§ 78. ИЗМЕРЕНИЕ ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ И ЭНЕРГИИ

Мощность постоянного тока, потребляемая данным участком электрической цепи, равна произведению напряжения на силу тока:

Для определения мощности необходимо включить в цепь вольтметр и амперметр и показания приборов пе­ремножить.

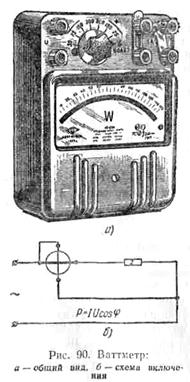

Мощность постоянного и пере­менного тока можно также измерить ваттметром электродинамической системы (рис. 90).

Неподвижная обмотка ваттмет­ра, имеющая малое сопротивление, включается в цепь последовательно (как амперметр), а подвижная об­мотка, имеющая большое сопротив­ление,— параллельна нагрузке (как вольтметр).

Показания электродинамическом ваттметра при измерении мощности переменного тока  пропорциональны произведению  напряжения  на силу тока и коэффициент мощности:

Для измерения расхода электри­ческой энергии переменного тока применяют индукционные счетчики.

Счетчик включают в цепь по схе­ме    (см.   рис.  83,  б).   Как   и   при включении ваттметра одна обмотка счетчика включается в цепь по­следовательно, а вторая — параллельно нагрузке.

Провода сети присоединяются к зажимам 1 и 3, а провода, иду­щие через плавкие предохранители к нагрузке, подключают к зажи­мам 2 и 4.

На таблице счетчика указано, на какое напряжение, силу тока и частоту он рассчитан, в каких единицах измеряет энергию, какому количеству оборотов диска соответствует расход энергии в 1 квт·ч.

Для подсчета энергии за некоторый промежуток времени необ­ходимо знать начальное и конечное показания счетчика. Разность этих показаний определяет количество использованной электро­энергии.

Если, например, начальное показание счетчика было 603 квт·ч, а конечное — 790 квт·ч, то расход составляет:

790 — 603=187 квт·ч.

Стоимость 1 квт·ч энергии 4 коп., стоимость всей израсходован­ной энергии
