Электрические измерительные приборы и измерения

ГЛАВА   VI ЭЛЕКТРИЧЕСКИЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И ИЗМЕРЕНИЯ

§ 66. ОБЩИЕ СВЕДЕНИЯ

Электрические измерительные приборы служат для измерения различных электрических величин: силы тока, напряжения, сопро­тивления, мощности, энергии, а также многих неэлектрических ве­личин, в том числе температуры, давления, влажности, скорости, уровня жидкости, толщины материала и др.

В связи с тем, что абсолютно точных приборов нет, показания электроизмерительных приборов несколько отличаются от действи­тельного значения измеряемых величин.

Разность между измеренным и действительным значением вели­чины называется абсолютной погрешностью прибора. Если, напри­мер, в цепи сила тока I=10 а, а амперметр, включенный в эту цепь, показывает I_изм:==9,85 а, то абсолютная погрешность показания прибора

Приведенной погрешностью прибора g_пр называется отношение абсолютной погрешности ΔА к наибольшему значению величины А_макс, которую можно измерить при данной шкале прибора:

Приведенная погрешность прибора, находящегося в нормальных рабочих условиях (температура 20° С, отсутствие вблизи прибора ферромагнитных масс, нормальное рабочее положение шкалы и т. д.), называется основной погрешностью прибора.

Пример. Пусть при изменении силы тока I=4 а в нормальных условиях пользовались амперметром со шкалой 0—10 а и он показывал, что сила тока в цепи 4,1 а. Вычислить основную (приведенную) погрешность прибора, харак­теризующую его точность.

Р е ш е н и е:

В зависимости от допускаемой основной погрешности электро­измерительные приборы делятся на восемь классов точности: 0,05 0,1; 0,2; 0,5; 1; 1,5; 2,5; 4.

Цифра класса точности показывает величину допускаемой ос­новной (приведенной) погрешности ∆A_макс прибора в процентах вне зависимости от знака погрешности.

Класс точности

Прибор, у которого класс точности выражен меньшим числом, позволяет выполнять измерение с большей точностью.

Зная класс точности прибора и наибольшее значение величины, которую можно измерить данной шкалой прибора, можно опреде­лить наибольшую возможную абсолютную погрешность выполнен­ного измерения:

Пример. Допустим, что наибольшая сила   тока,   которую  можно   измерить данным амперметром, составляет 15 а,  класс точности прибора К=4.

Определить наибольшую возможную абсолютную  погрешность  при  выполнении измерения в любой точке шкалы.

Решение:

Чем ближе измеряемая величина к наибольшему значению, ко­торое позволяет измерить прибор, тем меньше погрешность при про­чих равных условиях. Это обстоятельство следует учитывать при выборе предела измерения прибора для выполнения измерения.

Электроизмерительные приборы классифицируются по роду из­меряемой величины, принципу действия, степени точности и роду измеряемого тока, кроме того, они делятся на эксплуатационные группы.

По роду измеряемой величины приборы делятся на амперметры, вольтметры, омметры, ваттметры, счетчики, электротермометры, электротахометры   (измеряющие число  оборотов в  минуту) и др.

По принципу действия измерительного механизма приборы мо­гут быть следующих систем: электромагнитной, магнитоэлектриче­ской, электродинамической, ферродинамической, индукционной, выпрямительной, термоэлектрической, электронной, вибрационной и электростатической.

В зависимости от рода тока, для измерения которого предназна­чены приборы, они делятся на приборы, измеряющие переменный ток, постоянный ток, и приборы, измеряющие переменный и посто­янный токи.

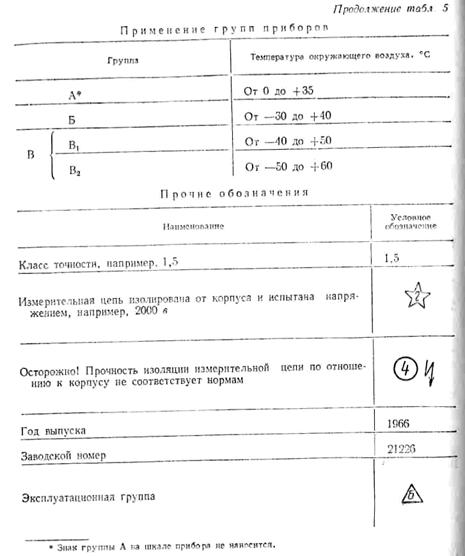

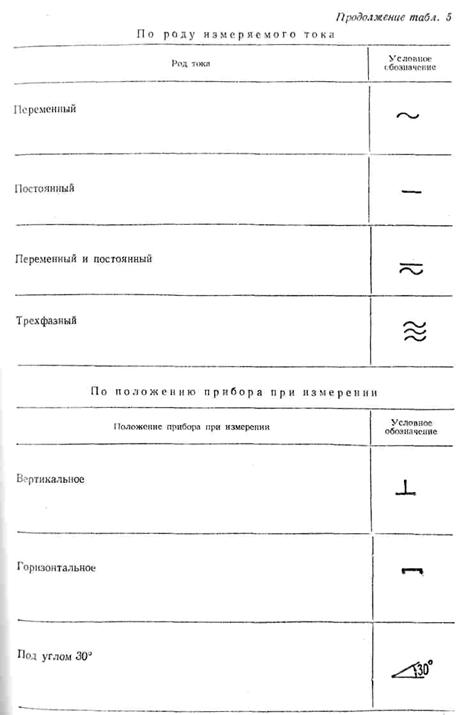

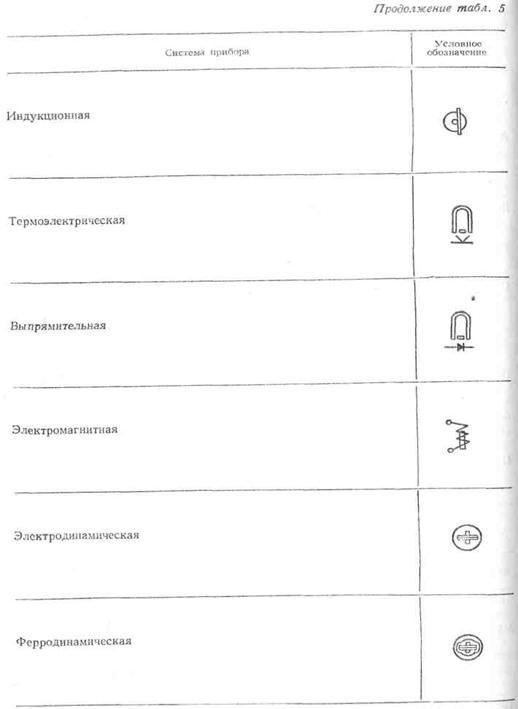

Выпускают приборы трех основных эксплуатационных групп: А, Б и В. Условные обозначения электроизмерительных приборов разных эксплуатационных групп приведены в табл. 5.
