§ 65. ВРАЩАЮЩЕЕСЯ МАГНИТНОЕ ПОЛЕ

Действие многофазной машины переменного тока основано на использовании явления вращающегося магнитного поля.

Вращающееся магнитное поле создает любая многофазная систе­ма переменного тока, т. е. система с числом фаз две, три и т. д.

Выше было отмечено, что наибольшее распространение получил трехфазный переменный ток. Поэтому рассмотрим вращающееся магнитное поле трехфазной обмотки машины переменного тока (рис. 70).

На статоре расположены три ка­тушки, оси которых сдвинуты взаим­но на углы 120°. Каждая катушка для наглядности изображена состоя­щей из одного витка, находящегося в двух пазах (впадинах) статора. В действительности катушки имеют большое число витков. Буквами А, В, С обозначены начала катушек, X Y, Z — концы их. Катушки соедине­ны звездой, т. е. концы X, Y, Z соеди­няются между собой, образуя общую нейтраль, а начала А, В, С подклю­чаются к трехфазной сети перемен­ного тока. Катушки могут соединять­ся и треугольником.

По катушкам протекают  синусоидальные  токи с одинаковым  амплитудами Im и частотой ω = 2πf,   фазы   которых   смещены   на 1/3 периода (рис. 71).

 Токи, протекающие в катушках, возбуждают переменные магнитные поля, магнитные линии которых будут пронизывать катушки в направлении, перпендикулярном их плоскостям. Следовательно, средняя магнитная линия или  ось магнитного поля, создаваемого катушкой А — X, будет направлена под углом 90° к плоскости этой катушки.

Направления магнитных полей  всех трех катушек показаны на рис. 70 векторами В_А, В_В и В_С, сдвинутыми один относительное другого также на 120°.

Условимся считать положительными направления токов в катушках от начала к концу обмотки каждой фазы.

При этом в проводниках статора, подключенных к  начальным точкам А, В, С, токи, принятые положительными, будут  направлены на зрителя, а в проводниках, подключенных к конечными точкам X, Y и Z,— от зрителя (см. рис. 70).

Положительным направлениям токов будут соответствовать положительные направления магнитных полей, показанные на том же рисунке и определяемые по правилу буравчика.

На рис, 71 приведены кривые токов всех трех катушек, которые позволяют найти мгновенное значение тока каждой катушки для любого момента времени.

Не касаясь количественной стороны явления, определим сна­чала направления магнитного поля, созданного трехфазной обмот­кой для различных моментов времени.

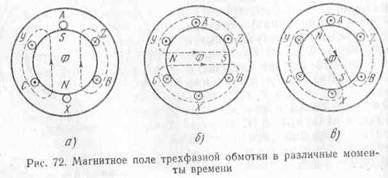

В момент t= 0 ток в катушке  А — X равен   нулю,   в  катушке В — Y отрицателен, в катушке С —Z положителен. Следовательно, в этот момент тока в проводниках А  и X нет, в проводниках С и Z он имеет положительное направление, а в проводниках B и Y – отрицательное направление (рис. 72, а).

Таким образом, в выбранный нами момент t=0 в проводниках С и Y ток направлен на зрителя, а в проводниках В и Z — от зри­теля.

При таком направлении тока согласно правилу буравчика маг­нитные линии созданного магнитного поля направлены снизу вверх, х. е. в нижней части внутренней окружности статора находится северный полюс, а в верхней части — южный.

В момент t₁ в фазе А ток положителен, в фазах В и С — отри­цателен. Следовательно, в проводниках Y, А и Z ток направлен на зрителя, а в проводниках С, X и В — от зрителя (рис. 72, б), и маг­нитные линии магнитного поля повернуты на 90° по часовой стрел­ке относительно своего начального направления.

В момент t₂ ток в фазах А и В положителен, а в фазе С — отри­цателен. Следовательно, в проводниках А, Z и В ток направлен на зрителя, а в проводниках  Y, С и X — от зрителя и магнитные линии магнитного поля повернуты еще на больший угол относительно своего начального направления (рис. 72, в).

Таким образом, во времени происходит непрерывное и равно­мерное изменение направлений магнитных линий магнитного поля, созданного трехфазной обмоткой, т. е. это магнитное поле вращает­ся с постоянной скоростью.

В нашем случае вращение магнитного поля происходит по часо­вой стрелке.

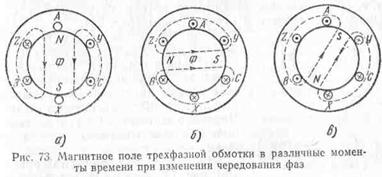

Если изменить чередование фаз трехфазной обмотки, т. е. изме­нить подключение к сети любых двух из трех катушек, то изменит­ся и направление вращения магнитного поля. На рис. 73 показана трехфазная обмотка, у которой изменено подключение катушек  В и С к сети. Из направления магнитных линий магнитного поля для ранее выбранных моментов времени t=0, t₁ и t₂ видно, что вра­щение магнитного поля происходит теперь против часовой стрелки.

Магнитный поток, создаваемый трехфазной системой перемен­ного тока в симметричной системе катушек, является величиной постоянной и в любой момент времени равен полуторному значению максимального потока одной фазы.

Это можно доказать, определив результирующий магнитный поток Ф для любого момента времени.

Так, для момента t₁, когда ωt₁==90°, токи в катушках принима­ют следующие значения:

Следовательно, магнитный  поток Ф_А катушки  А в выбранный момент имеет наибольшее значение и направлен по оси этой катушки, т. е. положительно.  Магнитные  потоки   катушки  В  и  С вдвое меньше максимального и отрицательны (рис. 74).

Геометрическую   сумму   потоков   Фа, Фв, Фс можно найти, построив их последовательно в принятом  масштабе в виде отрезков. Соединив начало первого отрезка с концом последнего, получим отрезок результирующего магнитного   потока   Ф. Численно этот поток будет в полтора раза  больше   максимального    потока    одной фазы.

Например, для   момента   времени  А (см. рис. 74) результирующий магнитный  поток

так как в этот момент результирующий поток совпадает с потоком Фа и сдвинут относительно потоков Фв и Фс на 60°.

Имея в виду, что в момент t₁ магнитные потоки катушек прини­мают значения   результирующий маг­нитный поток можно выразить так:

В момент t=0 результирующее магнитное поле было направле­но по вертикальной оси (см. рис. 72, а). За время, равное одному периоду изменения тока в катушках, магнитный поток повернется на один оборот в пространстве и будет вновь направлен по верти­кальной оси, так же как и в момент t=0.

Если частота тока f, т. е. ток претерпевает f периодов изменения в одну секунду, то магнитный поток трехфазной обмотки совершит f ( оборотов в секунду или 60f оборотов в минуту, т, е,

n₁ — число оборотов вращающегося магнитного поля в минуту.

Мы рассмотрели простейший случай, когда обмотка имеет одну пару полюсов.

Если обмотку статора выполнить так, что провода каждой фа­зы будут разбиты на 2, 3, 4 и т. д. одинаковые группы, симметрично расположенные по окружности статора, то число пар полюсов будет соответственно равно 2, 3, 4 и т. д.

На рис. 75 показана обмотка одной фазы, состоящая из трех симметрично расположен­ных по окружности статора катушек и обра­зующая шесть полюсов или три пары полю­сов.

В многополюсных обмотках магнитное поле за один период изменения тока повора­чивается на угол, соответствующий расстоя­нию между двумя одноименными полюсами.

Таким образом, если обмотка имеет 2, 3, 4 и т. д. пары полюсов, то магнитное поле за время одного периода изменения тока поворачивается на   и т. д. часть окружности статора. В общем случае, обозначив буквой р число пар полюсов, найдем путь, пройденный магнитным полем за один период изменения тока, равным одной р-той доли окружности статора. Следовательно, число оборотов в минуту магнитного поля обратно пропорционально числу пар полюсов, т. е.

Пример 1. Определить число оборотов магнитного поля машин с числом пар полюсов р=1, 2, 3 и 4, работающих от сети с частотой тока f=50 гц.

Решение. Число оборотов магнитного поля

Пример 2. Магнитное поле машины, включенной в сеть с частотой тока 50 гц, делает 1500 об/мин. Определить число оборотов магнитного поля этой ма­шины, если она будет включена в сеть с частотой тока 60 гц.

Решение. Число пар полюсов машины

Число оборотов магнитного  поля при новой частоте

Контрольные вопросы

1. Объясните устройство и принцип работы трехфазного генератора.
2. В каком случае не нужен нулевой провод при соединении обмотки генератора и приемников звездой?
3. Каково соотношение между линейными и фазными значениями напряже­ний и токов при соединении источников и потребителей энергии звездой и треугольником?
4. Какие  достоинства  имеет  схема  соединения  приемников  треугольником?
5. Каким выражением определяется мощность трехфазного тока при симмет­ричной нагрузке?
6. Каким образом можно изменить направление вращения  магнитного поля симметричной трехфазной системы катушек?
7. От чего зависит скорость вращения магнитного поля симметричной трехфазной системы?
