Понятие об электроискровом способе обработки металлов

§ 12. ПОНЯТИЕ   ОБ   ЭЛЕКТРОИСКРОВОМ   СПОСОБЕ   ОБРАБОТКИ   МЕТАЛЛОВ

Электрические разряды используют для обработки металлов. Советские изобретатели Б. Р. Лазаренко и Н. И. Лазаренко разработали новый электрический способ обработки металлов, который

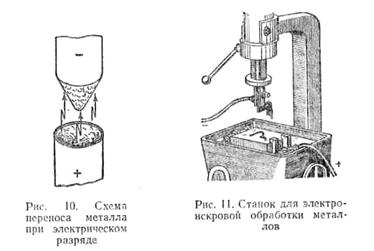

назван электроискровым. Этот способ основан на том, что при электрическом разряде вместе с искрой с положительного электрода переносятся частицы металла и поэтому на нем образуется впадина, а на отрицательном электроде — выступ (рис. 10).

Поверхностное разрушение электродов под действием электрического разряда называется электрической эрозией.

При электроискровой обработке металлов (рис. 11) деталь помещают в ванну с водой, маслом или керосином и присоединяют к ней положительный полюс источника электрической энергий (анод).

В качестве «инструмента» используют медно-графитовую пластину, имеющую форму того отверстия, которое хотят сделать в обрабатываемой детали. К инструменту подводят отрицательный полюс источника электрической энергии (катод).

Инструмент (катод) приближают к обрабатываемой детали (к аноду), не касаясь ее, до расстояния, при котором начинается пробой— искрообразование. Частицы металла с большой скоростью вырываются из детали (анода) и, направляясь к катоду, попадают в жидкость. Это обеспечивает сохранение формы инструмента. По мере продвижения в массу металла инструмент автоматически опускается, в результате этого между ним и деталью сохраняется нужное для поддержания разряда расстояние.

Через несколько минут после начала обработки изделия в металле большой твердости получается отверстие необходимой формы и размера.

Электроискровым способом можно делать сквозные и глухие отверстия различной формы, изготовлять различные штампы, пресс-формы, шлифовать поверхности, затачивать и доводить твердо­сплавные резцы, разрезать металлы различной твердости, наносить покрытия на металлические поверхности, нарезать резьбу и выполнять другие всевозможные виды обработки металлов.

Контрольные вопросы

1.        Каким электрическим зарядом обладают электроны?

2.        От каких величин зависит сила взаимодействия электрических зарядов?

3.        Что называется электрическим полем?

4.        Каким электрическим зарядом обладает тело, атомы которого имеют недостаток или избыток электронов?

5.        Что называется электрическим потенциалом?

6.        Что называется разностью потенциалов?

7.        Что называется напряженностью электрического поля?

8.        От каких величин зависит емкость плоского конденсатора?

9.        Назовите единицы измерения электрической емкости и их соотношение.

10.     При каком соединении конденсаторов общая емкость уменьшается?

11.     Как вычислить емкость двух конденсаторов, соединенных последовательно, имеющих разную емкость?
