Заряд и разряд конденсатора

§ 10. ЗАРЯД И РАЗРЯД КОНДЕНСАТОРА

Конденсатор накапливает электрические заряды — заряжается. Накопление зарядов происходит в том случае, если конденсатор подключить к источнику электрической энергии.

Процесс заряда конденсатора (рис. 6). При установке ключа на контакт 1 пластины конденсатора окажутся подключенными к батарее и на них появятся противоположные по знаку электрические заряды («+» и «—»). Произойдет заряд конденсатора и между его пластинами возникнет электрическое поле. При заряде конденсатора свободные электроны правой пластины переместятся по проводнику в направлении положительного   полюса   батареи и на этой  пластине останется недостаточное количество электронов, в результате чего она приобретет, положительный заряд.

Свободные электроны с отрицательного полюса батареи переместятся на левую пластину конденсатора и на ней появится избыток электронов — отрицательный заряд.

Таким образом, в проводах, соединяющих пластины конденсатора с батареей, будет протекать электрический ток. Если между конденсатором и батареей не включено большое сопротивление, то время заряда конденсатора очень мало и ток в проводах протекает кратковременно.

При заряде конденсатора энергия, сообщаемая батареей, переходит в энергию электрического поля, возникающего между пластинами конденсатора.

Процесс разряда конденсатора (см. рис. 6). Если ключ установить на контакт 2, пластины заряженного конденсатора окажутся соединенными между собой. При этом произойдет разряд конденсатора и исчезнет электрическое поле между его пластинами.

При разряде конденсатора избыточные электроны с левой пластины переместятся по проводам к правой пластине, где их недостает; когда количество электронов на пластинах конденсатора станет одинаковым, процесс разряда закончится и ток в проводах исчезнет.

Энергия электрического поля конденсатора при его разряде расходуется на работу, связанную с перемещением зарядов,— на создание электрического тока.

Время разряда конденсатора через провода, обладающие малым сопротивлением,также весьма мало.

Процесс заряда и разряда конденсатора широко используется в различных устройствах.

Наиболее широко распространены бумажные, слюдяные и электролитические конденсаторы постоянной ёмкости.

Бумажный конденсатор КБГ. Бумажный конденсатор (рис.7) представляет собой металлический корпус 1, в котором герметически закрыт пакет 2, состоящий из пластин, выполненных в виде алюминиевой фольги 2 и изолированных одна от другой тонкой бумагой 4, пропитанной изоляционным материалом (церезином, головаксом). Пластины конденсатора присоединяются к выводным лепесткам 3, изолированным от корпуса.

Слюдяной конденсатор КСО. Слюдяной конденсатор (рис. 7, б) состоит из двух пакетов металлических пластин и слюдяных прокладок. Между каждой парой пластин, принадлежащих разным пакетам, помещается тонкая прокладка из слюды. Собранные таким образом конденсаторы запрессовываются в пластмассу, из которой выходят наружу два лепестка по одному от каждого пакета пластин. Они служат для включения конденсатора в схему.

Электролитический конденсатор КЭ-2М. Электролитический конденсатор (рис. 7, в) представляет собой алюминиевый стакан 6, в котором помещаются две алюминиевые ленты, скатанные в рулон. Между лентами проложена фильтровальная бумага, пропитанная электролитом.. Одна алюминиевая лента соединяется с корпусом стакана, а вторая —с контактом 7, укрепленным на его верхней крышке. При заряде конденсатора на поверхности алюминиевых лент, подключаемых к положительному полюсу источника тока,  образуется пленка окиси алюминия, являющаяся диэлектриком. Так как эта пленка очень тонкая, то емкость электрических  кондесаторов относительно  велика. Электролитические конденсаторы изготовляют емкостью до 2000 мкф при рабочем напряжении до 500 в.

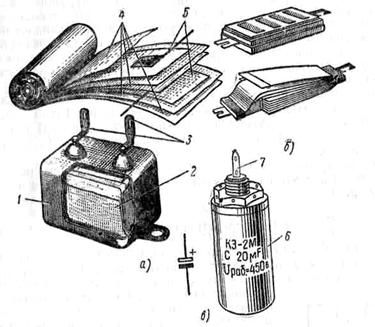

Рис 7 Конденсаторы постоянной емкости:

а-бумажный  КБГ,  б-слюдяной  КСО,   в - электролитический   КЭ-2М  и его  условное обозначение

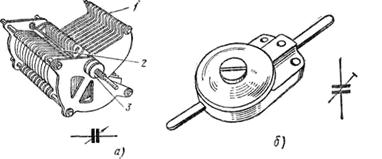

Рис   8   Конденсаторы переменной   (а)   и полупеременной  (б)

 емкости и их условное обозначение:

 1 — ротор, 2 — статор, 3 — гайка крепления

Конденсаторы переменной емкости. Конденсаторы, емкость которых можно изменять, называются конденсаторами переменной емкости (рис. 8, а). Такой конденсатор состоит из неподвижных пластин (статора) и подвижных пластин (ротора), укрепленных на оси. При плавном повороте оси подвижные пластины в большей или меньшей степени входят в промежутки между неподвижными пластинами, не касаясь их, и емкость конденсатора плавно увеличивается. Когда подвижные пластины полностью входят в промежутки между неподвижными пластинами, емкость конденсатора достигает наибольшей величины.

Разновидностью конденсатора переменной емкости является конденсатор полупеременной емкости (рис. 8, б). Такой конденсатор имеет неподвижную (статор) и подвижную (ротор) пластины. Основание пластин изготовлено из керамики, а на него нанесен слой серебра.

Ротор укреплен с помощью винта. Поворачивая винт, перемещают ротор и при этом изменяется емкость конденсатора в пределах 2—30 пф.
