2.4.6. Исполнительный двигатель с амплитудным управлением
Напряжение управления  изменяется только по величине в соответствии с сигналом управления  , оставаясь сдвинутым по фазе на  по отношению к напряжению возбуждения  . Для определения основных свойств двигателя воспользуемся выражениями, полученными при разложении эллиптического поля двухфазной машины на два круговых поля, вращающихся в противоположных направлениях, методом симметричных составляющих. Заменив  на , можно записать
|
|
(2.57) |
При амплитудном управлении
|
 ;
|
(2.58) |
|
|
(2.59) |
Величину  называют эффективным коэффициентом сигнала.
Токи прямой и обратной последовательностей:
|
|
(2.60) |
Аналогично определяются симметричные составляющие тока в фазе управления:
|
|
(2.61) |
|
|
(2.62) |

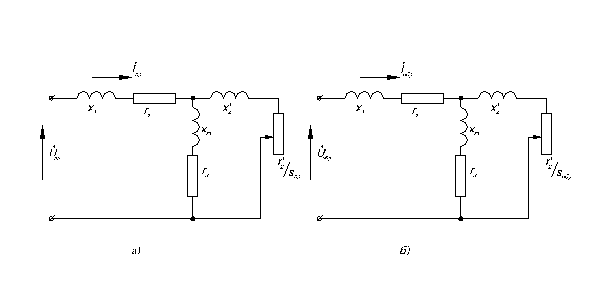

Сопротивления  и  определяются как полные сопротивления соответствующих схем замещения (рис. 2.25 а - прямой и рис. 2.25 б - обратной):
Рис.2.25. Схема замещения синхронного двигателя для прямой (а) и обратной (б) последовательностей
Они отличаются величиной активного сопротивления ротора. Сопротивление ротора зависит от скольжения относительно прямого и обратного магнитных полей. Сопротивление ротора для токов прямой последовательности:
|
|
(2.63) |
Для токов обратной последовательности:
|
 ,
|
(2.64) |
где
|
|
(2.65) |
- относительная скорость вращения ротора.
