2.3.3.1 Подключение преобразователя

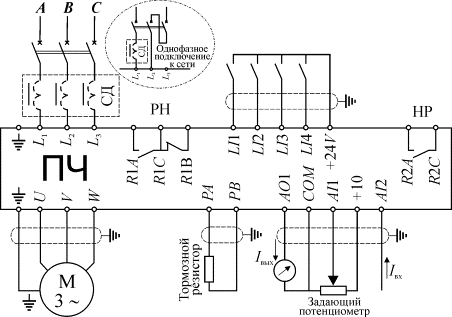

Основная схема подключения ПЧ показана на рисунке. Преобразователь может питаться как от трехфазной, так и от однофазной сети. Для мощных ПЧ допускается подключение только к трехфазной сети. В обоих случаях присоединение осуществляется через быстродействующий автоматический выключатель и контакты . Время-токовая характеристика выключателя должна быть класса , т.е. с максимальным быстродействием. Некоторые изготовители рекомендуют также последовательно с выключателем устанавливать быстродействующие плавкие вставки.

В приводах ответственных механизмов с редкими включениями после автоматического выключателя устанавливают контактор с цепью управления, питающейся от одной из фаз сети.

Для ограничения токов на сетевом входе ПЧ устанавливают сетевые дроссели (СД). Мощные преобразователи (>10-15 кВт) имеют встроенные СД. Для остальных СД поставляются в качестве дополнительного оборудования в случае необходимости.

Двигатель подключается к контактам  непосредственно или через контактор. Контактор используют в основном в ответственных приводах с частыми включениями. Кроме того, если кабель подключения двигателя более 50 м, то для ограничения  и снижения уровня помех между преобразователем и двигателем устанавливают выходные дроссели или  фильтр.

Если в ПЧ не предусмотрен режим инвертирования во входном выпрямителе, то для рассеяния энергии при торможении используют внешний тормозной резистор, мощность которого определяют по длительности тормозного режима, времени цикла и моменту, действующему на валу. Тормозные резисторы являются дополнительным оборудованием и обычно производятся фирмами изготовителями ПЧ. Некоторые ПЧ допускают для машин малой мощности режим торможения с моментом до 30% от номинального без подключения тормозного резистора.

Информационные контакты подключения функционально делятся на четыре группы: дискретные входы; дискретные выходы; аналоговые входы и аналоговый выход.

Дискретные или логические входы ( - Logic Input) используют для дискретного управления ПЧ. Функции входов назначаются пользователем при настройке. Для повышения помехозащищенности в них используются логические сигналы высокого уровня («0» – < 5В, «1» – > 11 В и напряжение питания 24 В).

Дискретными выходами являются контакты реле , срабатывающего при всех аварийных режимах преобразователя, и реле , функция которого назначается пользователем. Чаще всего эти контакты используют для управления входным или выходным контактором преобразователя.

Два аналоговых входа служат для управления выходной частотой преобразователя сигналами задания или обратной связи. Вход  (Analog Input) потенциальный с входным сопротивлением 30 кОм и уровнем сигнала 0-10 В. Вход  токовый с входным сопротивлением 100 Ом и уровнем сигнала 1-20 мА. При управлении по этим входам ошибка составляет величину порядка , а нелинейность  от максимальной выходной частоты.

Токовый аналоговый выход  (Analog Output) используют для обмена информацией между ПЧ и внешней системой управления. Функция его назначается пользователем. В простейшем случае к этому выходу можно подключить гальванометр и измерять выходную частоту преобразователя. Выходной ток от 0 до 20 мА, максимальное сопротивление нагрузки 500 Ом. Линейность выходной характеристики составляет величину порядка  мА, а точность  мА.

Для обмена цифровой информацией с внешними устройствами (микропроцессорами, ПК и т.п.) в ПЧ обычно используют последовательный интерфейс RS 485 с протоколом Modbus.
