5-10. Двигатели

а) Общие вопросы теории. Для того чтобы двигатель вращался с постоянной скоростью, развиваемый им момент М должен равняться тормозящему моменту нагрузки М_ст:

В зависимости от способа возбуждения различают двигатели: с парал-лельнььм, с последовательным и со смешанным возбуждением.

б) Двигатель с параллельным возбуждением. Схема двигателя с параллельным возбуждением¹ представлена на рис. 5-57. Пусковой реостат здесь имеет три зажима. Один из них (ручка реостата) присоединяется к сети; другой (конец пускового сопротивления) — к якорю; третий (полоска, по которой скользит ручка реостата) — к обмотке возбуждения или через регулировочный реостат R_p, или непосредственно.

Пусковой реостат имеет холостой контакт, не соединенный с пусковым сопротивлением, выполняемый иногда из какого-нибудь изоляционного материала.

Первый контакт пускового реостата соединяется с полоской, к которой при-

¹ Встречается название «шунтовой двигатель.».

Рис. 5-57. Двигатель с параллельным возбуждением.

соединена обмотка возбуждения (рис. 5-57). Это делается для того, чтобы цепь возбуждения при остановке двигателя, когда ручка реостата ставится на холостой контакт, была замкнута. Она при этом будет замкнута на обмотку якоря, пусковое сопротивление и регулировочный, реостат, если он имеется.

Энергия магнитного поля, запасенная в магнитной системе машины, будет постепенно переходить в электрическую энергию; уменьшение магнитного потока, сцепляющегося с обмоткой возбуждения, вызовет в ней сравнительно небольшую э. д. с. Резкий же разрыв цепи возбуждения при наличии в ней тока приводит к быстрому изменению потока и, следовательно, к появлению большой э. д. с. в обмотке возбуждения, опасной для ее изоляции.

Выключать рубильник следует после того, как ручка реостата поставлена на холостой контакт. Отключая двигатель указанным способом, мы предохраняем контакты рубильника от подгорания и сеть от резкого изменения нагрузки; кроме того, при следующем включении двигателя в сеть мы обеспечиваем пуск его при включенном пусковом реостате.

Магнитный поток Ф двигателя с параллельным возбуждением при I_в = const изменяется из-за реакции якоря незначительно. Поэтому с большим приближением можно считать в соответствии с (5-49), что его вращающий момент пропорционален току якоря:

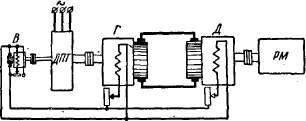

Рис. 5-51. Система генератор-двигатель.

пример, на 50%, если при этом ток в якоре остается неизменным, мы должны уменьшить U почти на 50% и, следовательно, почти половину мощности поглотить в реостате. Реостат при этом получается громоздким и дорогим, так как рассчитывается на длительную нагрузку большим током.

в) Система «генератор — двигатель». Иногда в сцепиальных случаях применяют отдельный генератор для питания двигателя, скорость вращения которого нужно регулировать в широких пределах. Получается так называемая система «генератор — двигатель». Соответствующая схема показана на рис. 5-61. Здесь ДПТ — двигатель переменного тока (обычно асинхронный); Г — генератор постоянного тока независимого возбуждения, получающий ток возбуждения от небольшого генератора с параллельным возбуждением В; Д — регулируемый двигатель и РМ — рабочий механизм (например, прокатный стан). Регулирование скорости вращения двигателя получается достаточно экономичным, так как здесь изменение напряжения U на зажимах двигателя достигается путем изменения относительно небольшого тока в обмотке возбуждения генератора. В схеме не требуется также пусковой реостат, так как пуск производится при пониженном напряжении, которое в дальнейшем постепенно повышается.

Здесь же легко осуществляется реверсирование двигателя (изменение направления вращения), если это требуется. В этом случае изменяют направление тока в обмотке возбуждения генератора при помощи переключателя (не показанного на рис. 5-61).

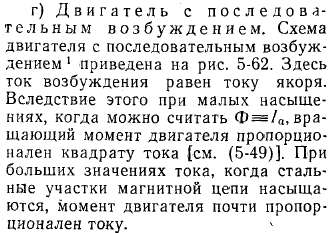

Рис. 5-62. Двигатель с

последовательным возбуждением.

Рис. 5-63. Рабочие характеристики двигателя с последовательным возбуждением.

С увеличением нагрузки при увеличении, следовательно, тока возрастает магнитный поток, что приводит согласно (5-59) к снижению скорости вращения. При холостом ходе и при малых нагрузках на валу ток двигателя имеет небольшое значение. Небольшое значение будет иметь и магнитный поток. Следовательно, скорость вращения согласно (5-59) при этом сильно возрастает. Она будет превышать допустимое значение в отношении механической прочности вращающихся частей машины. Поэтому нельзя допускать работу двигателя с последовательным возбуждением при холостом ходе и при малых нагрузках. Обычно для нормальных двигателей нагрузка не должна быть меньше 25—30% номинальной. Лишь малые двигатели (мощностью на десятки ватт) допускают работу при холостом ходе, так как их собственные потери достаточно велики.

На рис. 5-63 представлены рабочие характеристики двигателя с последовательным возбуждением. Пунктирные части характеристик относятся к тем нагрузкам, при которых не может быть допущена работа двигателя

¹ Встречается название «сериесный двигатель».

Рис. 5-64. Механическая характеристика двигателя с последовательным возбуждением.

вследствие большой скорости вращения. Механическая характеристика двигателя с последовательным возбуждением n = f(M) при U = const представлена на рис. 5-64.

Благодаря своим свойствам двигатель особенно пригоден для электрической тяги, для электроприводов к кранам и подъемникам. В этих случаях требуется, чтобы при больших нагрузках скорость резко уменьшалась, а вращающий момент (сила тяги) значительно увеличивался.

Скорость вращения последовательного двигателя можно регулировать путем изменения напряжения U на зажимах якоря или путем изменения магнитного потока. На рис. 5-65 показаны схемы: а) для регулирования путем изменения U при помощи реостата и б) для регулирования путем изменения потока. Так как обычно требуется понижение скорости вращения, то чаще применяют первый способ, который так же неэкономичен, как соответствующий способ регулирования скорости вращения двигателя с параллельным возбуждением.

Для электрической тяги (например, для трамвая) применяются два одинаковых двигателя, установленных на одном и том же вагоне. В этом случае

Рис. 5-65. Схемы для регулирования скорости вращения двигателя с последовательным возбуждением.

Рис. 5-66. Двигатель со смешанным возбуждением.

можно получить необходимое число ступеней скорости вращения (7— 10) путем комбинирования последовательного и параллельного соединения двигателей вместе с регулировочными сопротивлениями.

д) Двигатель со смешанным возбуждением. Схема двигателя со смешанным возбуждением¹ представлена на рис. 5-66. Обычно последовательная обмотка включается согласно с параллельной таким образом, чтобы ее н. с. складывалась с н. с. параллельной обмотки. В этом случае скорость вращения двигателя при увеличении нагрузки будет более резко падать, чем у двигателя с параллельным возбуждением и менее резко, чем у двигателя с последовательным возбуждением.

Двигатели с параллельным возбуждением, имеющие возрастающую скоростную характеристику (пунктирная кривая на рис. 5-58), не могут работать устойчиво, поэтому они снабжаются последовательной обмоткой с небольшим числом витков, действующей согласно с параллельной обмоткой.

Число ее витков рассчитывается таким образом, чтобы получилась падающая скоростная характеристика, при которой работа двигателя становится устойчивой. Такая последовательная обмотка называется стабилизирующей.
