5-7. Коммутация

а) Общие сведения. Под коммутацией в собственном смысле этого слова понимают переключение секции из одной ветви обмотки якоря в дру-

гую и происходящее при этом изменение тока в ней с. одного направления на другое. Процессы, возникающие при этом в секции и под щеткой, называются коммутационными процессами. Их исследование представляет собой важную задачу, так как от ее правильного решения в большой степени зависит надежность работы коллекторной машины.

Под коммутацией в широком смысла слова понимаются все явления и процессы, возникающие под щеткой при работе машины. Говорят, что у машины хорошая коммутация, если нет искрения под щетками, и плохая коммутация, если под щетками возникает искрение.

Искрение щеток вызывается различными причинами. Оно может быть обусловлено механическими неисправностями: «эллиптичностью» коллектора, плохой стяжкой его пластин, шероховатостью его поверхности, выступа-нием в отдельных местах слюды над коллекторными пластинами, дрожанием щеткодержателей, щеточных болтов, траверсы и пр.

При указанных неисправностях в отдельные моменты времени будет нарушаться контакт щетки с коллектором и происходить разрыв цепи с током, что и приводит к искрению.

Неправильно подобранные щетки, чрезмерное или слишком слабое нажатие щеток на коллектор, неправильная их расстановка по коллектору также могут послужить причинами искрения под щетками.

Современные способы изготовления коллектора и всей щеточной аппаратуры позволяют получить эти части машины вполне надежными и удовлетворительно работающими в отношении коммутации.

Коммутационные процессы отличаются большой сложностью, так как они протекают под влиянием многочисленных факторов. Их теоретическое исследование встречает большие затруднения и возможно только при ряде допущений. Поэтому здесь важное значение имеют правильно и тщательно поставленные эксперименты.

Много дали для понимания коммутационных процессов теоретические и особенно экспериментальные работы академика К. И. Шенфера, проф.

Рис. 5-27. Изменение тока в секции за время прохождения ею двух полюсных делений.

В. Т. Касьянова и других советских ученых¹.

Затруднения обычно возникают при решении вопросов, связанных с коммутацией в быстроходных мощных машинах [если произведение мощности на скорость вращения близко к предельным значениям: Р•п ≈ (2,5÷3,5)•10⁶ квт•об/мин]. Однако в настоящее время выводы теории и главным образом большой опыт, накопленный отечественными заводами, позволяют и для таких машин эти вопросы разрешать вполне удовлетворительно.

Рассмотрим вначале изменение тока в секции обмотки якоря при его вращении. Оно представлено кривой на рис. 5-27. Когда секция находится в одной параллельной ветви, то за время прохождения ею полюсного деления ток в ней сохраняет свое значение

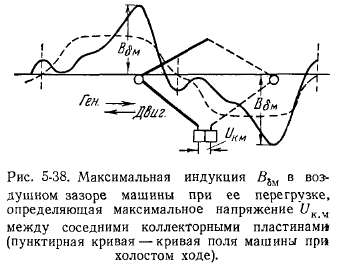

е) Круговой огонь на коллекторе. Компенсационная обмотка. При работе машины постоянного тока может образоваться круговой огонь на коллекторе, под которым понимается электрическая дуга, охватывающая часть или весь коллектор по его цилиндрической поверхности. Явление кругового огня на коллекторе подробно исследовалось в Советском Союзе К. И. Шенфером, О. Б. Броном, В. С. Александровым, А. И. Москвитиным и др. Исследования позволили выявить причины этого сложного явления. Оно может возникнуть при перегрузках машины. В этом случае сильно искажается поле под главными полюсами из-за поперечной реакции якоря (дополнительные полюсы компенсируют (реакцию якоря только в коммутационной зоне). В результате возрастают максимальная индукция в воздушном зазоре и пропорциональное этой индукции максимальное напряжение U_к.м между соседними коллекторными пластинам (рис. 5-38).

Если при этом поверхность коллектора загрязнена и он окружен воздухом, ионизированным вследствие искрения под щетками, то создаются условия для образования небольших, электрических дуг между пластинами, которые в дальнейшем могут перейти в устойчивую мощную дугу. Такая дуга опасна для машины и может привести к серьезным повреждениям. В ма-

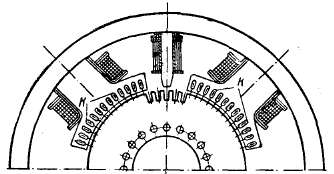

Рис. 5-39. Машина с компенсационной обмоткой в пазах полюсных наконечников.

шинах небольшой и средней мощности нормального исполнения образование кругового огня на коллекторе наблюдается крайне редко. Это явление не следует смешивать с явлением кругового искрения, которое обычно не причиняет большого вреда машине, однако требует более частой чистки коллектора и приводит к более быстрому износу щеток и коллектора.

Для предотвращения кругового огня на коллекторе нужно иметь достаточное число коллекторных пластин на полюсное деление, чтобы напряжение между соседними коллекторными пластинами не было слишком большим. В мощных машинах, работающих с большими перегрузками (например, двигатели для крупных прокатных станов), кроме того, нужно применить компенсационную обмотку, чтобы не было искажения поля под главными полюсами. Проводники компенсационной обмотки, которая соединяется последовательно с обмоткой якоря, закладываются в пазы полюсных наконечников (рис. 5-39). Она при этом компенсирует поперечную реакцию якоря под главными полюсами при всех нагрузках машины.

Компенсационная обмотка обычно применяется для мощных и быстроходных машин при мощности на один полюс свыше 80—100 квт, при U>400 в, если машина подвергается перегрузкам свыше 120% и если e_R > 6 в. Применение ее для нормальных машин становится экономически целесообразным при мощностях свыше 900 квт, даже если указанные условия отсутствуют.
