5-5. Магнитная цепь и ее расчет

На рис. 5-21 изображена магнитная цепь машины постоянного тока. Расчет ее заключается в определении н. с, необходимой для создания в воздушном зазоре машины магнитного потока, могущего навести в обмотке якоря заданную э. д. с.

Картина распределения магнитного поля в машине в пределах ее сектора АОВ (рис. 5-21) для всех подобных секторов одинакова. Поэтому для

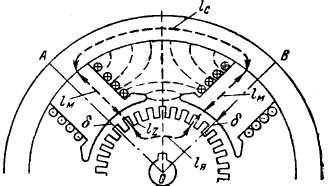

Рис. 5-21. Магнитная цепь машины постоянного тока.

Рис. 5-22. Характеристика холостого хода.
