5-3. Якорные обмотки машин постоянного тока

а) Общие определения. Кольцевой якорь со спиральной обмоткой в настоящее время не применяется, так как более выгодным и надежным является барабанный якорь с обмоткой, все проводники которой укладываются на его внешней поверхности.

При барабанном якоре обмотка состоит из витков, имеющих ширину, равную (или почти равную) полюсному делению. Здесь виток охватывает весь поток Ф, вступающий в якорь, и э. д. с. в нем получается в 2 раза больше, чем в витке спиральной обмотки, где максимальный поток, охватываемый витком, равен половине потока, вступающего в якорь. Поэтому для получения одной и той же э. д. с. при барабанной обмотке требуется витков в 2 раза меньше, чем при кольцевой. К тому же изготовление кольцевой обмотки гораздо сложнее и условия ее охлаждения хуже, чем барабанной обмотки.

Проводники барабанной обмотки укладываются в пазы. Они называются активными проводниками. Два активных проводника, соединенных друг с другом, образуют виток. Витки соединяются между собой и с коллекторными пластинами и образуют замкнутый контур.

Часть обмотки, находящаяся при ее обходе между следующими друг за другом коллекторными пластинами, называется секцией. Секция может состоять из одного или нескольких витков (рис. 5-9). Ширину секции следует выбирать или равной полюсному делению (расстояние по окружности якоря между осями соседних полюсов), или близкой к нему. Секционные стороны в пазах обычно размещают в два слоя. На рис. 5-10 показаны пазы якоря с размещенными в них секционными сторонами. Здесь прямоугольниками изображены секционные стороны, которые могут состоять из

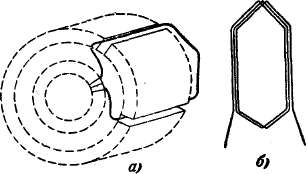

Рис. 5-9. Одновитковая секция, заложенная в пазы (а), и трехвитковая секция (б).

одного или нескольких активных проводников.

Для того чтобы правильно соединить секции обмотки между собой и с коллекторными пластинами, нужно найти шаги обмотки. Их целесообразно измерять числом элементарных пазов, причем под последними понимаются условные пазы с двумя секционными сторонами, расположенными одна над другой. На рис. 5-10,а показаны реальные пазы, крторые в то же время являются и элементарными. На рис. 5-10,б и в показаны пазы, из которых каждый состоит соответственно из двух и трех элементарных пазов. Нумерация элементарных пазов производится так, как показано на рис. 5-10.

Секция обмотки укладывается в пазы таким образом, чтобы одна ее сторона находилась в верхнем слое паза, а другая сторона в нижнем слое. На рис. 5-11 изображены секции обмоток. Здесь часть секции, находящаяся в верхнем слое, изображена сплошной линией, а часть секции, находящаяся в нижнем слое, — пунктирной линией.

Барабанные обмотки делятся на петлевые и волновые. Секции петлевой обмотки показаны на рис. 5-11,а и волновой обмотки — на рис. 5-11,б.

Различают следующие шаги обмоток (рис. 5-11):

y₁ — первый шаг, равный ширине секции или расстоянию между начальной и конечной сторонами секции;

Рис. 5-10. Пазы якоря.

Рис. 5-11. Секции якорных обмоток.

Рис. 5-12а. Радиальная схема простой петлевой обмотки (кривые вне якоря условно показывают лобовые соединения на задней стороне машины, кривые внутри якоря — лобовые соединения на ее передней стороне; см. рис. 5-12).

Если схему начертить на полосе бумаги и обернуть ею цилиндр подходящих размеров, то мы получим наглядное представление о соединении секций между собой и с коллекторными пластинами.

Для той же самой обмотки на рис. 5-12а представлена так называемая радиальная схема.

На рис. 5-12 показаны полюсы и э. д. с, наведенные в секционных сторонах. Мы приняли, что полюсы расположены над обмоткой и что якорь относительно полюсов и щеток движется вправо.

При выбранном положении якоря относительно полюсов получаются четыре параллельные ветви (2a = 2р = 4); они показаны на рис. 5-13, где цифрами без штриха обозначены верхние секционные стороны, а цифрами со штрихом — нижние.

При перемещении якоря некоторые секции замыкаются щетками. Они в это время не участвуют в создании э. д. с. параллельной ветви. Для рассматриваемого случая мы будем иметь то 6, то 5 секций в каждой параллельной ветви. В соответствии с этим напряжение на щетках будет несколько изменяться по величине, оставаясь постоянным по направлению. В практических случаях, когда взято на параллельную ветвь обмотки 15—20 и больше секций, коллекторные пульсации

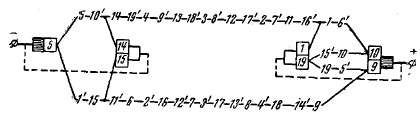

Рис. 5-17. Параллельные ветви простой волновой обмотки (см. рис. 5-16) при двух щетках и при четырех щетках.

Рис. 5-18. Равносекционная обмотка.

На рис. 5-17 представлены параллельные ветви обмотки, соответствующие положению якоря и коллектора относительно полюсов и щеток, показанному на рис. 5-16. Получаются две параллельные ветви. Для любой вол-повой обмотки можно взять только две щетки (заштрихованные на рис. 5-16 и 5-17). Однако в обычных случаях берут число щеток равным числу полюсов, так как в этом случае поверхность коллектора лучше используется и его размеры можно сократить. Выключаемые при этом секции (замкнутые щетками) практически не изменяют (при большом числе секций в параллельной ветви) ее э. д. с.

Сложную волновую обмотку можно представить себе, как а простых волновых обмоток, уложенных на якоре, имеющем число пазов и число коллекторных пластин в а раз больше, чем это нужно для одной простой волновой обмотки. Сложные волновые обмотки на практике встречаются сравнительно редко.

Простая волновая обмотка находит себе самое широкое применение для нормальных машин небольшой и средней мощности при 2р=4 и 6. Ее преимущество перед простой петлевой обмоткой заключается в том, что она при любом числе полюсов имеет только две параллельные ветви и, следовательно, при 2р>2 требует меньше проводников. При этом сечение проводников должно быть взято больше, чем при петлевой обмотке, но при меньшем числе проводников изготовление обмотки облегчается. Другим важным преимуществом простой волновой обмотки является то, что она не требует уравнительных соединений, тогда как петлевая обмотка при 2р>2 должна быть снабжена уравнительными соединениями.

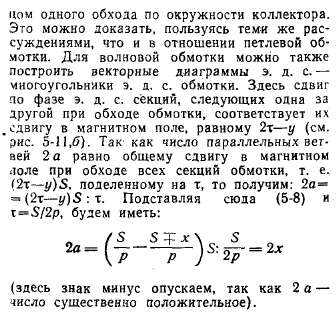

Число параллельных ветвей волновой обмотки, как отмечалось, зависит только от х коллекторных делений между началом и кон-

г) Уравнительные соединения. Обратимся к рис. 5-12, 5-12а и 5-13, где приведены схемы простой петлевой обмотки и ее параллельных ветвей. При различных потоках отдельных магнитных цепей э. д. с. параллельных ветвей будут неодинаковы. Различие потоков может быть вызвано эксцентричным положением якоря относительно полюсов, раковинами, получающимися при отливке станины. Допустим, например, что э. д. с. верхней ветви на рис. 5-13 больше э. д. с. третьей (сверху) ветви. Тогда в контуре, состоящем из этих ветвей, правых и левых щеток и соединительных проводников между ними, будет проходить уравнительный (постоянный) ток, причем он будет иметь большое значение, даже при небольшом различии э. д. с. ветвей обмотки. В результате верхние щетки будут иметь чрезмерную нагрузку, что может вызвать искрение под этими щетками.

Для того чтобы уменьшить уравнительные токи, проходящие через щетки, устраивают уравнительные соединения. Они представляют собой проводники, соединяющие друг с другом точки обмотки с теоретически равными потенциалами, т. е. те точки

обмотки, которые имели бы равные потенциалы, если бы были соблюдены все условия симметрии. На рис. 5-12 и 5-13 показаны пунктиром четыре группы уравнительных соединений (каждая группа представляет собой соединение а «равнопотенциальных» точек). Для реальных обмоток делают обычно 6—12 групп уравнительных соединений. Только для обмоток быстроходных машин, таких, например, как возбудители к мощным турбогенераторам, часто делают полное возможное число групп уравнительных соединений, равное K/а.

При наличии уравнительных соединений уравнительные токи будут проходить главным образом по этим соединениям. Токи будут переменными. Они образуют многофазную систему и, следовательно, создадут н. с, вращающуюся с такой же скоростью, с какой вращается якорь, но в противоположную сторону. Эта н. с. относительно полюсов будет неподвижной и согласно закону Ленца будет выравнивать потоки под полюсами. Тем самым будет почти полностью устраняться причина, вызывающая уравнительные токи через щетки.

При простой волновой обмотке нельзя выполнить уравнительные соединения, но они здесь не требуются, так как секции любой параллельной ветви этой обмотки располагаются под всеми полюсами и неравенство отдельных потоков в одинаковой степени сказывается на э. д. с. обеих параллельных ветвей.

д) Равносекционные и ступенчатые обмотки. При выполнении обмотки из проводников небольшого сечения, когда секция состоит из нескольких витков, следует так выбирать шаг у₁, чтобы все секции были одинаковыми по ширине. В этом случае секции могут быть объединены в катушки, хорошо изолированы вне машины и в готовом виде заложены в пазы якоря.

Обмотка с секциями, одинаковыми по ширине, называется равносекционной. Секции этой обмотки представлены на рис. 5-18. Здесь катушка состоит из трех секций; следовательно, она имеет по три конца с каждой стороны, которые присоединяются к коллекторным пластинам в соответствии с шагом по коллектору у_к. Таких катушек должно быть заготовлено столько, сколько пазов имеет якорь.

Для равносекционной обмотки ширина секции (шаг y₁) выбирается таким образом, чтобы при положении одной ее стороны в верхнем слое одного паза, например в крайнем
