4-12. Качания синхронной машины

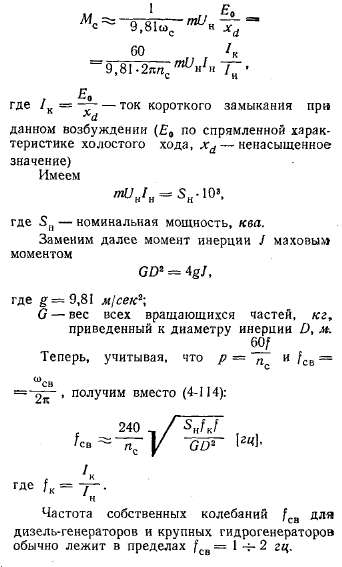

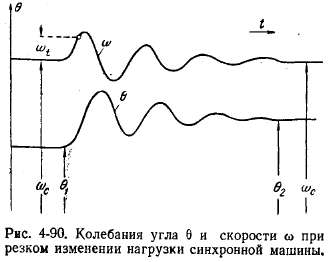

Рассмотренные колебания называются собственными или свободными. Следовательно, синхронная машина вместе с другими машинами, работающими с ней параллельно, представляет собой систему, способную к собственным колебаниям, что является наряду с указанными ранее характерным свойством синхронной машины.

Помимо собственных колебаний, синхронная машина может испытывать также вынужденные колебания, если внешний момент, приложенный к ее валу, периодически изменяется. Такие условия для синхронного генератора получаются, если первичным двигателем слу-

Рис. 4-91. Кривая вращающего момента одноцилиндрового четырехтактного дизеля.

жит поршневая машина (паровая машина или двигатель внутреннего сгорания). Для синхронного двигателя те же условия возникают при нагрузке его, например, на поршневой-насос или компрессор.

Периодически изменяющийся момент на валу синхронной машины нарушает нормальные условия ее работы, а в некоторых случаях может сделать эту работу невозможной.

В последующем мы будем рассматривать качания синхронной машины применительно к синхронному генератору; однако полученные при этом выводы могут быть отнесены в равной мере и к качаниям синхронного двигателя.

а) Вращающие моменты, действующие на ротор синхронной машины при ее качаниях. Вначале рассмотрим параллельную работу синхронного генератора с сетью бесконечно большой мощности при периодически изменяющемся моменте на его валу.
