1-2. Принцип действия электрической машины и трансформатора

Принцип действия электрической машины основан на физических законах электромагнитной индукции и электромагнитных сил. Согласно указанным законам, а также законам Ома, Джоуля—Ленца и магнитной цепи можно получить основные соотношения между величинами, характеризующими рабочий процесс машины. Обратимся для этого к рис. 1-2. Здесь показаны два полюса электромагнита, создающего магнитное поле. В магнитном поле между полюсами

Рис. 1-2. К объяснению принципа действия электрических машин.

Рис. 1-3. Правило правой руки.

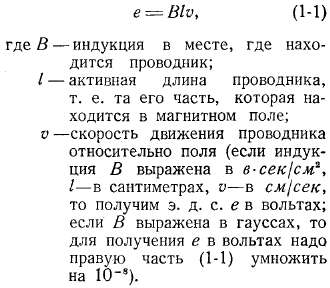

помещен проводник, сечение которого изображено кружком. Если этот проводник передвигать, например, слева направо, то в нем согласно закону электромагнитной индукции возникнет э. д. с.

Направление наведенной э. д. с. определяется по правилу правой руки, причем следует иметь в виду, что это правило дается для определения направления э. д. с. в проводнике, перемещающемся относительно магнитного поля (рис. 1-3).

Если концы проводника замкнуты на внешнее сопротивление, то по нему пойдет ток, имеющий такое же направление, как и э. д. с. Это направление (от нас) указано крестиком на рис. 1-2.

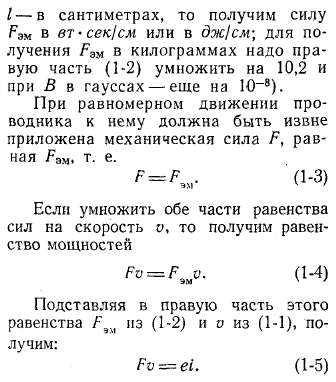

В результате взаимодействия тока i в проводнике и поля возникнет электромагнитная сила

Отсюда видим, что механическая мощность Fv в нашем элементарном генераторе преобразуется в электрическую мощность ei. Мощность, отдаваемая во внешнюю цепь таким генератором, может быть найдена из уравнения напряжений

и = е — ir,                  (1-6)

где и — напряжение на зажимах внешнего сопротивления;

ir — падение напряжения в проводнике, имеющем сопротивление r.

Умножив это уравнение на i, получим:

ui = ei — fr,                (1-7)

где иi — электрическая мощность, отдаваемая проводником во внешнюю цепь (она является частью полной электрической мощности ei, полученной в результате преобразования механической мощности);

i²r — электрические потери в проводнике.

Та же элементарная машина может работать двигателем, т. е. преобразовывать электрическую энергию в механическую. Подведем к проводнику напряжение и так, чтобы ток i в проводнике имел указанное на рис. 1-2 направление. При этом возникнет электромагнитная сила, которая согласно правилу левой руки заставит проводник передвигаться

Рис. 1-4. Правило левой руки.

влево. В проводнике появится э. д. с. e, направленная против тока i и против напряжения и,в чем можно убедиться при помощи правила правой руки. Следовательно, напряжение и должно уравновесить э. д. с. е и падение напряжения в проводнике ir, т. е.

u = e+ir.               (1-8)

От уравнения напряжений (1-8), умножив его на i, перейдем к уравнению мощностей

ui = ei + i²r.                (1-9)

В этом уравнении i²r — электрические потери в проводнике, ei — та часть подведенной электрической мощности ui, которая преобразуется в механическую мощность F_эмv, так как, учитывая (1-1) и (1-2), мы можем написать:

ei = Blvi = F_эмv. (1-10)

Приведенные соотношения показывают, что электрическая машина обратима, т. е. может работать и генератором и двигателем.

Принцип обратимости электрических машин был установлен русским академиком Э. X. Лен-цем в 1833 г. Он применим к любой электрической машине.

Таким образом, мы видим, что наличие магнитного поля и проводников, по которым проходит ток, является необходимым условием для работы любой электрической машины. Для усиления магнитного поля применяются ферромагнитные материалы в виде сталей.

При работе электрической машины происходит относительное перемеще-

ние проводников и магнитного поля. Такое перемещение в обычных машинах осуществляется путем вращательного движения (рис. 1-1).

В основе работы трансформатора лежит явление взаимоиндукции. Трансформатор состоит обычно из двух обмоток с разными числами витков. Между обмотками существует магнитная связь; для ее усиления обмотки помещаются на стальном замкнутом магнитопроводе, называемом сердечником трансформатора. Энергия из одной обмотки в другую передается через посредство магнитного поля. Благодаря различию чисел витков обмоток получается трансформирование тока одного напряжения в ток другого напряжения, повышенного или пониженного по сравнению с первым.
