3-7. Аналогия с трансформатором

Между обмотками статора и ротора асинхронной машины, как отмечалось, существует только магнитная связь; здесь энергия из одной обмотки в другую передается через посредство магнитного поля.

В последующем будет показано, что при любом скольжении машины н. с. обмоток статора и ротора вращаются относительно статора с одной и той же скоростью и, следовательно, неподвижны одна относительно другой. Поле в машине создается их совместным действием.

Примем, так же как для трансформатора, что в асинхронной машине при ее работе имеют место основное поле и поле рассеяния. Индукционные линии основного поля проходят через воздушные зазоры, зубцы и ярма статора и ротора и сцепляются с обеими обмотками — статорной и роторной. Этому полю соответствует главный поток Ф в воздушном зазоре.

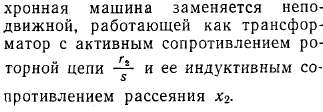

В дальнейшем мы покажем, что при составлении соотношений, устанавливающих связь между напряжением, токами, мощностями, вращающим моментом и скольжением асинхронной машины, а также связи этих величин с ее параметрами, можно исходить из ее аналогии с трансформатором; при этом вращающаяся асин-
