3-4. Намагничивающие силы обмоток

а) Однофазная обмотка. На рис. 3-22,а показаны статор и ротор двухполюсной асинхронной машины с воздушным зазором между ними, который всегда делается равномерным для асинхронных машин. На статоре в пазах помещена только одна катушка, имеющая ширину, равную полюсному делению. Если пропустить по катушке ток, то она создаст двухполюсное магнитное поле, индукционные линии которого показаны на рис. 3-22,а.

Намагничивающая сила, действующая по замкнутому контуру, образованному любой индукционной линией, равна полному току, охваченному этим контуром. Следовательно, все н. с, действующие по пунктирным контурам, будут одинаковы.

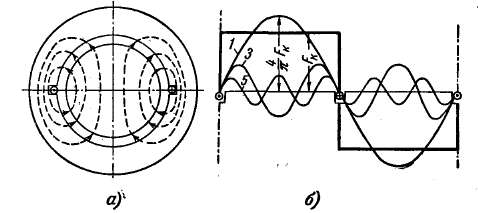

Рис. 3-22. Намагничивающая сила катушки.

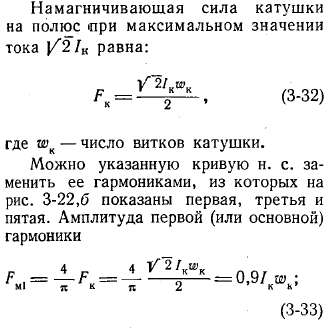

Так как обе части машины симметричны относительно плоскости, проходящей через катушечные стороны, то на каждую половину магнитной, цепи будет приходиться половина н. с. катушки и ее можно считать за н. с, приходящуюся на полюс.

Развернем внутреннюю окружность статора в прямую линию, как показано на рис. 3-22,б. Здесь жирная линия представляет собой кривую распределения н. с. вдоль окружности статора. Из сказанного следует, что н. с. распределена равномерно. Если пренебречь магнитным сопротивлением стальных участков, то под кривой н. с. можно понимать кривую распределения магнитного напряжения воздушного зазора. Такой же вид в этом случае будет иметь кривая распределения индукции в воздушном зазоре или кривая поля машины.

Если по катушке проходит переменный синусоидальный ток, то поле будет также переменным; оно будет пульсировать по оси катушки.
