8. ОБОРУДОВАНИЕ ДЛЯ МЕХАНИЗАЦИИ И АВТОМАТИЗАЦИИ ОБМОТОЧНЫХ РАБОТ
Полуавтомат для изолировки пазов статоров электродвигателей серии 4Л с высотой оси вращения 56...63 мм
Технические данные: диаметр расточки статора 48 ... 65 мм; длина сердечника статора 56...75 мм; число пазов 24, 36; ширина изоляционного материала 62...80 мм; число слоев изоляции 1; производительность 120 статоров/ч; установленная мощность 0,6 кВт; габариты 880X750X1330 мм; масса 540 кг.
Станок ИПС-8 для изолировки пазов статоров электродвигателей серии 4А с высотой оси вращения 71...100 мм
Предназначен для изготовления изоляционных коробочек и укладывания их в пазы статоров. Коробочки изготовляются из рулонного изоляционного материала в один или два несклеенных слоя с манжетами или без них. За один цикл станок последовательно укладывают в пазы статора комплект коробочек. После изолировки всех пазов станок автоматически выключается.
Станок снабжен счетчиком числа изолированных статоров и может подключаться к системе автоматического управления производством (АСУП). Станок обслуживает один рабочий.
Технические данные: диаметр расточки статора 60...120 мм; длина сердечника статора 60...160 мм; число пазов 24, 36; скорость изолирования 80...150 пазов/мин; габариты 1150x1100x1660 мм; масса 1500 кг.
Станки НГ-4 и НГ-5 для намотки статорных катушек электродвигателей серии 4А с высотой оси вращения 71...100 мм (НГ-4) и 112...132 мм (НГ-5)
Станки имеют один горизонтальный шпиндель, на который надевается намоточный шаблон. Отсчет витков и переброс провода от одной катушки к другой осуществляется автоматически. Между катушками надеваются изоляционные трубки. На шпинделе станка НГ-4 установлены два намоточных шаблона, на которые одновременно наматываются две фазы обмотки двумя проводоводителями.
Технические данные: частота вращения 300, 600, 900 об/мин (для НГ-4) и 120, 180, 400, 600 (для НГ-5); диаметр провода (по меди) 0,4...0,5 мм (для НГ-4) и 0,8...1,6 мм (для НГ-5); максимальное чксло витков 200 (для НГ-4) и 99 (для НГ-5); максимальное число параллельных проводников 3; габариты 1275x760x1500 мм (для НГ-4) и 1600x1600x1200 мм (для НГ-5), масса не более 950 кг.
Станок НК-6 для намотки катушечных групп статоров электродвигателей серии 4А с высотой оси вращения 112...132 мм
Намотка провода на вращающийся шаблон, закрепленный на планшайбе станка, производится раскладчиком в один ряд. Все операции (намотка, отрезка, пересыпание катушек на переносной съемник, закрепление прозода для намотки следующей катушечной группы, поворот съемника и т. д.) выполняются автоматически. После намотки и пересыпания комплекта катушек на съемник оператор вручную поворачивает манипулятор и передает съемник к станку ОСР-3 для механизированной всыпки обмотки.
Технические данные: частота вращения до 1000 об/мин; диаметр провода (по меди) 0,9... 1,62 мм; шаг раскладки провода до 4,5 мм;
максимальное число витков в катушке 99; максимальное число параллельных проводников 2; габариты 3000x1400x1600 мм; масса 2350 кг.
Станок ОСР-3 для укладки, заклинивания и формования обмоток статоров электродвигателей с высотой оси вращения 112...132 мм
Предварительно намотанные катушечные группы подаются специальным приспособлением на станок и укладываются на оправку, куда затем устанавливается статор, закрепленный на подвижной каретке. На станке производится всыпание катушечных групп и заклинивание обмотки в пазах. Подвижная каретка переводит статор на формовочную оправку, где обмотка обжимается. Для всыпания второго яруса катушек цикл повторяется.
Станок может работать в полуавтоматическом и наладочном режимах. Обслуживается одним оператором.
Технические данные: время перемещения толкателя обмотки — 6 с; время зарядки кассеты пазовыми клиньями 36 с; время перемещения статора с позиции формования на позицию всыпания 9 с; усилие всыпания обмоток 60 000 Н; усилие формования лобовых частей 10 000 Н; установленная мощность 4 кВт; габариты 1510x 3200x1475 мм.
Станки ОС-20 и ОС-21 для укладки обмотки статоров электродвигателей серии 4А с высотой оси вращения 71...80 мм (ОС-20) и 112 мм (ОС-21)
На станке наматываются проводом непосредственно в пазы одновременно три катушечные группы. Станки могут работать в автоматическом и наладочном режимах.
Технические данные (для ОС-20): скорость намотки 300...350 двойных ходов; пределы регулирования скорости намотки 90...450 двойных ходов; укладываемая обмотка — однослойная концентрическая; диаметр провода (по меди) 0,35...1,0 мм; диаметр расточки статора 50...100 мм; ход проводоводителя 200...450 мм; установленная мощность 4,8 кВт; габариты 2200x1250x2000 мм.
Полуавтомат для укладки обмотки статоров четырехполюсных электродвигателей серии 4А с высотой оси вращения 56...63 мм
Технические данные: наружный диаметр сердечника 89, 100 мм; длина сердечника 47, 56, 65 мм; внутренний диаметр сердечника 55, 61 мм; число пазов 24; паз полуоткрытый; производительность 15 статоров/ч; установленная мощность 7,32 кВт; габариты (без электрошкафа) 1180x1410x1470 мм; масса 2000 кг.
Станок для заклинивания обмотки в пазах статоров электродвигателей серии 4А с высотой оси вращения 56...63 мм
В автоматическом режиме на станке выполняются: подача изоляционного материала, резка заготовки клина, формование крышек и подача их в пазы статора.
Технические данные: скорость заклинивания 80 пазов/мин; установленная мощность 0,8 кВт; габариты 1310x955x1385 мм, масса 400 кг.
Полуавтомат для бандажировки лобовых частей обмоток статоров электродвигателей серии 4А с высотой оси вращения 56...63 мм
Бандажирование выполняется синтетической ниткой Ø 0,8...1,2 мм однониточным цепным краеобмоточным стежком с помощью радиусной иглы и поворотного петлителя. Бандаж накладывается одновременно с двух сторон статора. Станок предназначен для работы самостоятельно, а также в поточных линиях.
Технические данные: наружный диаметр статора 89, 100 мм; длина сердечника статора 56, 65, 75 мм; производительность — 55 стежков/мин; установленная мощность 1,5 кВт; габариты 1470Х920Х 1310 мм; масса 1250 кг.
Станки ФС-9 и ФС-10 для формования лобовых частей обмоток статоров электродвигателей серии 4А с высотой оси вращения 71...100 мм (ФС-9) и 71...132 мм (ФС-10)
Формующие головки станка снабжены конусообразными орхравка-ми, торцовыми плитами и перемещающимися в радиальном направлении сменными башмаками.
Технические данные: привод — гидравлический (для ФС-9); электрогидравлический (для ФС-10); габариты не более 1400x870x 1300 мм; масса не более 1500 кг.
Установка УС для газовой сварки между катушечных соединений и выводов электродвигателей серии 4А с высотой оси вращения 56...63 мм
Установка состоит из стола, на котором расположена тележка для перемещения статора, газовой горелки и системы газопитания. Стол присоединяется болтами к транспортной системе линии обмотки статоров. Горелка работает на смеси пропан-бутана или природного газа с кислородом. Свариваемые провода вводят в пламя горелки вручную. Зачистка эмалевых проводов исключается.
Технические данные: производительность 500 соединений/ч; расход пропан-бутана 125 л/ч; расход кислорода 135 л/ч; тип горелки «малютка»; габариты 1100x400x1230 мм; масса 80 кг.
Установка АКО-25 для электрических испытаний в автоматическом режиме обмоток статоров электродвигателей серии 4А с высотой оси вращения 71...100 мм
Испытания статоров производятся после бандажирования, до пропитки. Установка состоит из испытательного стола с поворотной восьмипозиционной планшайбой и шкафа управления.
Оператор устанавливает статор на позицию загрузки испытательного стола и заправляет выводные концы обмоток в подключающее устройство. Контролю и испытанию подвергаются: электрическая прочность изоляции обмоток относительно корпуса и между фазами, правильность маркировки выводов, междувитковая изоляция и омическое сопротивление обмотки. Забракованный статор маркируется по виду брака и дальнейшим испытаниям не подвергается. Установку обслуживает один оператор.
Технические данные: производительность 100 статоров/ч; напряжение 380 В; частота 50 Гц; установленная мощность 3 кВ•А; габариты шкафа с аппаратурой 800X600X1850 мм; габариты поворотного стола 1500x1600x1600; масса 2000 кг.
Установка ПС-15 для пропитки и токовой сушки обмоток статоров электродвигателей серии 4А с высотой оси вращения 56...90 мм
Установка относится к роторному типу с двухъярусным расположением статоров. Пропитка производится методом заполнения обмоток сверху полиэфирным лаком КП-18 в процессе их нагрева и вращения статоров, установленных в.. наклонном положении, вокруг своей оси. Термообработка ведется путем нагрева обмоток токами повышенной частоты. Пропитка и термообработка выполняются одновременно.
Технические данные: производительность 90...120 статоров/ч; такт установки 60...78 с; установленная мощность 28 кВ•А (для

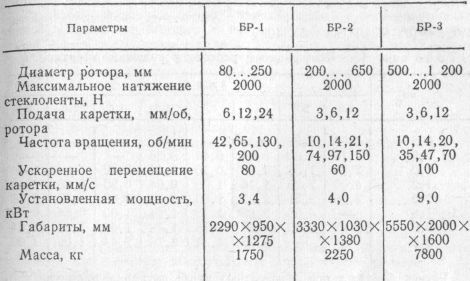

Таблица 14. Полуавтоматы для бандажировки роторов (якорей) стеклолентой
