56. РАЗМЕРЫ СЕРДЕЧНИКОВ СТАТОРОВ

Таблица 98. Двигатели единой серии А, АО 0—9-го габаритов

* Для двигателей А и АО.

** Для двигателей АК, а также для А и АО при z₁=48.

*** Для двигателей АП и АОП зазор равен 0,8 мм.

Таблица 99. Двигателя единой серии А, АО 0—9-го габаритов (числа пазов роторов)

* Для двигателей А и АО.

** Для двигателей АК, а также А и АО при z₁=48.

Примечание. Для двигателей АП и АОП 6—9-го габаритов пазы круглого (или овального) сечения чередуются с глубокими (бутылочными) пазами. Запись 2x22 означает, что ротор имеет 22 круглых и 22 глубоких паза.

Таблица 100. Многоскоростные двигатели единой серии А, АО 3—9-го габаритов

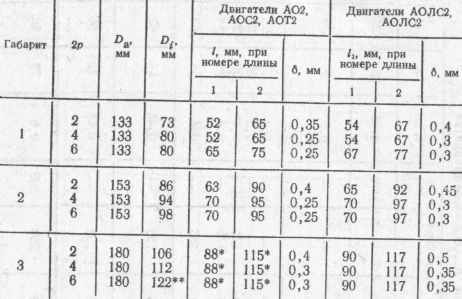

Таблица 101. Двигатели единой серии АО2, АОЛ2 1—3-го габаритов

* Модернизированные двигатели АО2 3-го габарита имеют размер l₁: 80 мм при первой длине и 100 мм (115 мм для шестиполюсных) при второй длине.

** Для АОЛ2 и АОЛС2 118 мм.

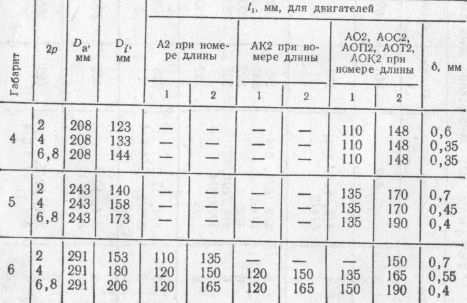

Таблица 102. Двигатели единой серии А2, АО2 4—9-го габаритов

Продолжение табл. 102

* Для АОК2-72-8 и АОП2-82-4 — 245 мм.

** Для АОС2 и АОП2 — 215 мм при первой длине и 270 мм при второй.

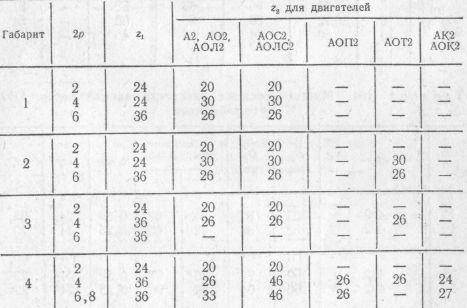

Таблица 103. Двигатели единой серии А2, АО2 1—9-го габаритов (числа пазов)

Продолжение табл. 103

Таблица 104. Многоскоростные двигатели единой серии АО2 1—9-го габаритов

Продолжение табл. 104

* Для АОЛ2.

Таблица 105. Двигатели единой серии 4А при высоте оси врашения 50—132 мм

Продолжение табл. 105

Таблица 106. Двигатели единой серии 4А и 4АН при высоте оси вращения 160—250 мм

Примечание. В скобках указаны длины статоров для двигателей АН.
