52. ДВИГАТЕЛИ ЕДИНОЙ СЕРИИ А2, АО2 1—9-го ГАБАРИТОВ

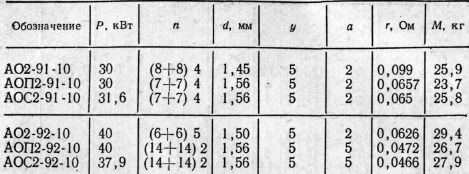

Таблица 87. Обмоточные данные двигателей при U = 220/380 В

Продолжение табл. 87

Продолжение табл. 87

Продолжение табл. 87

Продолжение табл. 87

Продолжение табл. 87

Продолжение табл. 87

Продолжение табл. 87

Продолжение табл. 87

* Модернизированные (с уменьшенной длиной сердечника).

** Данные только для двигателей с двухслойной концентрической обмоткой. Для остальных двигателей А2, АО2 8—9-го габаритов при 2р = 4—10 данные n, d, а при двухслойной концентрической обмотке те же, что и при обычной двухслойной обмотке.

Примечания: 1. Марка провода — ПЭТВ.

2. Двигатели А2, АО2, АК2 8—9-го габаритов при 2р=4—10 выполняются также с двухслойной концентрической обмоткой. Катушечная группа такой обмотки состоит из q охватывающих друг друга катушек (см. рис. 44). Для выполнения соединений катушечных групп этой обмотки можно использовать торцовые схемы обычных двухслойных обмоток при соответствующем числе полюсов и параллельных ветвей.

Шаги двухслойных концентрических обмоток при 2р=4 : 1—14, 2—13; 3—12; 4—11 (для 8-го габарита); 1—17, 2—16, 3—15, 4—14, 5—13 (для 9-го габарита); при 2р = 6: 1 — 14; 2—13; 3—12; 4—11; при 2р = 8: 1—10, 2—9, 3—8; при 2р= 10: 1—7, 2—6.
