18. СХЕМЫ ТРЕХФАЗНЫХ ДВУХСЛОЙНЫХ ПЕТЛЕВЫХ ОБМОТОК С ЦЕЛЫМ ЧИСЛОМ ПАЗОВ НА ПОЛЮС И ФАЗУ

Двухслойные трехфазные петлевые обмотки обычно изготовляют в виде отдельных катушек (секций). Катушечные группы из круглого провода наматывают целиком, если их укладка не представляет затруднений, а в двигателях небольшой мощности наматывают непрерывно всю фазу.

Обмотку из провода прямоугольного сечения в виде катушечных групп укладывают лишь в открытые пазы при сравнительно небольших размерах катушек, как, например, в роторах единой серии асинхронных двигателей А, АО до 100 кВт.

Межгрупповые соединения в петлевых обмотках выполняют голыми медными шинами, на которые потом накладывают изоляцию, или концами катушек, которые делают достаточной для этого длины. Схемы двухслойных обмоток довольно сложны, особенно при большом числе полюсов и параллельных ветвей. Схемы применительно к виду на обмотку с торца, на которых катушечная группа изображается отрезком дуги (рис. 23, а), очень удобны для выполнения соединений и часто применяются при сборке соединений двухслойных петлевых обмоток. Развернутая схема этой же обмотки приведена на рис. 23, б.

При двух или нескольких параллельных ветвях в обмотке каждая ветвь может быть образована последовательным соединением соседних катушечных групп — сосредоточенное соединение (рис. 24— 36) или групп, равномерно распределенных по окружности статора - распределенное соединение (рис. 37—39). Последнее применяется обычно в средних и крупных машинах с жесткой обмоткой.

На схемах маркировка фаз произведена по направлению счета, т. е. против часовой стрелки. В случае необходимости маркировка

фаз может быть сделана на схемах по часовой стрелке, при этом наименование выводов изменяется следующим образом: С1 на С6, С2 на С5, СЗ на С4, С4 на С3, С5 на С2, С6 на С1.

В современных трехфазных машинах переменного тока статарные обмотки, как правило, имеют шесть выводов; фазы соединяются

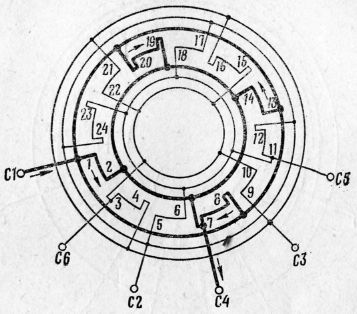

Рис. 23. Торцовая (а) и соответствующая ей развернутая схема (б) петлевой двухслойной обмотки при 2р=4, z=24, q=2, y=5(1—6), а=1

звездой или треугольником на колодке зажимов. В обмотках фазных роторов фазы соединяют между собой внутри обмотки и к контактным кольцам выводятся лишь три конца. Если фазы образуют звезду, то объединяются в общую точку или припаиваются к общей ши-

не концы фаз (рис. 40); в случае соединения фаз треугольником конец первой фазы припаивается к началу второй фазы, конец второй — к началу третьей, а конец третьей — к началу первой. Выводы от обмотки присоединяются к вершинам треугольника (рис. 41).

Рис. 24. Схема при 2р=2, а=1

Рис. 25. Схема при 2р=2, а=2

Рис. 26. Схема при 2р=4, а=1

Рис. 27. Схема при 2р=4, а=2

При наличии в обмотке нескольких параллельных ветвей и применении шин для припайки выводов катушечных групп перемычки, образующие параллельные ветви в фазах при соединении соответствующих выводов, заменяются общими шинами (рис. 42).

Рис. 28. Схема при 2р=4, а=4

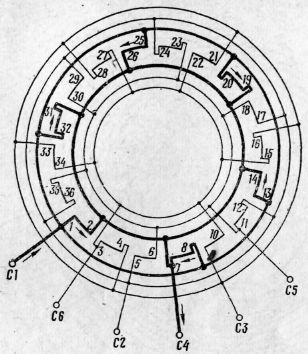

Рис. 29. Схема при 2р=6, а=1

Рис. 30. Схема при 2p=6, а=2

Рис. 31. Схема при 2р=6, а=3

Рис. 32. Схема при 2р=6, а=6

Рис. 33. Схема при 2р=8, а=1

Рис. 34. Схема при 2p=8, а=2

Рис. 35. Схема при 2р=8, а=4

Рис. 36. Схема при 2р=8, а=8

Рис. 37. Схема при 2р=4, а=2 с распределенными параллельными ветвями

Рис. 38. Схема при 2р=6, а=2 с распределенными параллельными ветвями

Рис. 39. Схема при 2р=8, а=2 с распределенными параллельными ветвями

Рис. 40. Схема петлевой обмотки ротора при 2р=4, a=1 и соединении фаз в звезду

Рис. 41. Схема петлевой обмотки ротора при 2р=6, a=1 и соединении фаз в треугольник

Рис. 42. Схема петлевой обмотки ротора при 2р=4, а=2 и соединении фаз в звезду
