15. РАЗМЕРЫ ИЗОЛИРОВАННЫХ ОБМОТОЧНЫХ ПРОВОДОВ

Максимальные диаметры проводов с эмалевой изоляцией приведены в табл. 24—25.

Таблица 24. Диаметры проводов ПЭЛ, ПЭВ-1, ПЭВ-2, ПЭТВ*, ПЭВТЛ-1, ПЭВТЛ-2, ПЭВА, ПЭВАт

*Марки ПЭТВ-943, ПЭТВ-939, ПЭТВ-ТС, ПЭТВ-F.

Продолжение табл. 24

Примечание. Изготовляемые диаметры проводов (см. табл. 19).

Таблица 25. Диаметры проводов ПЭМ-1, ПЭМ-2, ПЭТ-155

Продолжение табл. 25

* В новых разработках применять не разрешается.

Толщина изоляции круглых проводов приведена в табл. 26 и 27.

Таблица 26. Толщина изоляции круглых проводов со стекловолокнистой изоляцией

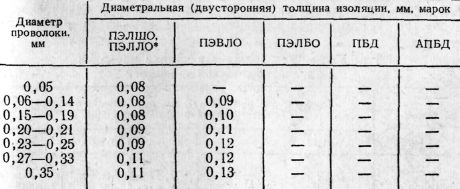

Таблица 27. Толщина изоляции круглых проводов с эмалево-волокнистой и волокнистой изоляцией

Продолжение табл. 27

* Изготовляются с диаметрами проволоки 0,05—1,30 мм.

Рис. 7. Размеры прямоугольного обмоточного провода с хлопчатобумажной и стекловолокнистой изоляцией

Толщина изоляции прямоугольных проводов (B-b) (рис. 7) определяется в зависимости от размера проволоки по стороне а (табл. 28, 29): толщина изоляции (А-а) зависит от размера b.

Таблица 28 Толщина изоляции проводов с хлопчатобумажной изоляцией

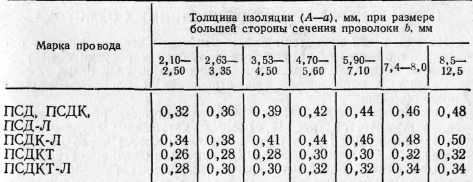

Таблица 29. Толщина изоляции проводов со стекло волокнистой изоляцией

Продолжение табл. 29

Размеры провода ПЭТВП приведены в табл. 30.

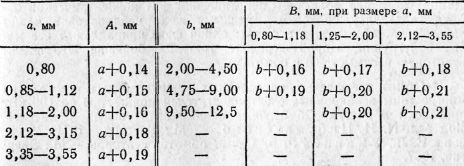

Таблица 30. Номинальные размеры проволоки а, b и максимальные размеры провода по изоляции А, В
