10. РАСЧЕТ БАНДАЖЕЙ ИЗ ПРОВОЛОКИ И СТЕКЛОЛЕНТЫ

Стальная бандажная луженая проволока в зависимости от магнитных свойств изготовляется двух классов: Н — немагнитная, М — с обычными для углеродистой стали магнитными свойствами.

Диаметры бандажной проволоки: 0,5; 0,6; 0,8; 1,0; 1,2; 1,5; 1,6; 2,0; 2,5; 3,0 мм (Табл. 15). Диаметры немагнитной проволоки: 1,0—3,0.

Таблица 15. Выбор бандажной проволоки в зависимости от диаметра ротора

Диаметр ротора, мм

Диаметр проволоки, мм

Натяжение проволоки, Н

100—200

0,8

300—400

201—400

1,0

500—600

401—600

1,2

650—800

601—1000

1,5

1000—1200

Свыше 1000

2,0

1800—2000



Расчет бандажа при неизвестных числе витков и диаметре проволоки производят отдельно для лобовой и пазовой частей.

Масса лобовой части обмотки и изоляции (кг) с одной стороны ротора


где D — диаметр ротора, см; а и b — размеры сечения обмоточного провода, см; п — число проводников в пазу; z — число пазов; р -число пар полюсов.

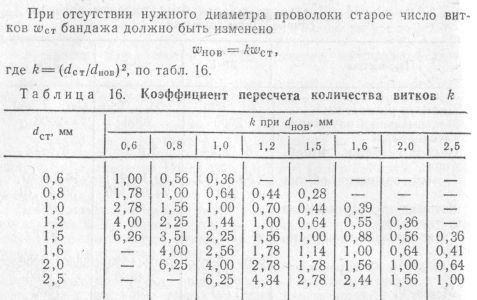

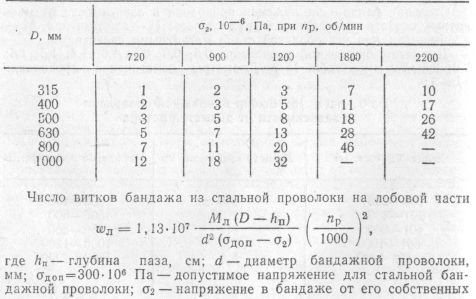

Таблица 17. Напряжение в стальном бандаже от его собственных центробежных сил


Если расчетное число витков не размещается по длине лобовой части, то бандаж наматывают в несколько слоев. Число витков берут в каждом последующем слое на 2-4 меньше, чем в предыдущем, чтобы крайние витки не сползали. Между слоями прокладывают слой асбестового картона для снижения потерь от вихревых токов. Для более равномерного распределения напряжений между слоями каждый последующий слой наматывают с натяжением проволоки на 10% меньшим, чем предыдущий.

Наружный диаметр бандажа должен быть меньше внутреннего диаметра статора. Разность диаметров для обеспечения безопасного ввода ротора в статор должна быть не менее:

D, мм

Разность, мм

100 - 200

2,0

201-400

2,5

401 - 1000

3 - 4


Число витков бандажа из стеклоленты марок ЛСБ-F и ЛСБ-В


где S — сечение бандажной ленты, мм2; М — масса с изоляцией той части обмотки, для которой рассчитываем бандаж, кг; Sдоп.с = 150x 106 Па — допустимое напряжение для стеклоленты.

В расчетное число витков не входят витки, которые накладываются с неполным натягом для закрепления начала бандажа и выравнивания поверхности лобовых частей.

При замене проволочного бандажа бандажом из ленты число витков может быть определено по формуле


Таблица 18. Значения коэффициента kc при толщине ленты 0,2 мм

Ширина ленты ,мм

kc при d, мм

0,5

0,6

0,8

1,0

1,2

1,5

1,6

2,0

10

0,20

0,28

0,50

0,78

1,13

1,77

2,01

3,14

15

0,13

0,19

0,33

0,52

0,75

1,18

1,34

2,10

20

0,10

0,14

0,25

0,39

0,56

0,88

1,00

1,57

25

0,08

0,11

0,20

0,31

0,45

0,71

0,80

1,26


Стеклобандажи из ленты толщиной 0,2 мм накладывают с натяжением:

Ширина ленты, мм

Натяжение, Н

10

750—800

15

800—1000

20

1000—1300

25

1500—1800
