6.3. Генераторы с последовательным и смешанным возбуждением

В генераторе с последовательным возбуждением (рис. 6.12, а) ток возбуждения /_в=/_а=/н- Внешняя характеристика генератора (рис. 6.12, б, кривая 1) может быть построена по характеристике холостого хода (кривая 2) и реактивному треугольнику ABC, стороны которого изменяются пропорционально току /_н. При токах, меньших /_Кр, с увеличением тока нагрузки возрастает магнитный поток Ф и ЭДС генератора Е, вследствие чего увеличивается и его напряжение U. Только при очень больших токах 1_а>1_кр напряжение с ростом нагрузки уменьшается, так как в этом случае магнитная система машины насыщается и небольшое возрастание потока не может скомпенсировать увеличенное падение напряжения на внутреннем сопротивлении 2/?. Так как в генераторе с последовательным возбуждением напряжение сильно изменяется при изменении нагрузки, а при холостом ходе оно близко к нулю, то такие генераторы непригодны для питания большинства электрических потребителей. Используют их лишь при электрическом торможении двигателей с последовательным возбуждением, которые при этом переводятся в генераторный режим.

В генераторе со смешанным возбуждением (рис 6 13, а) имеются две обмотки возбуждения: параллельная и последовательная. Согласное включение двух обмоток позволяет получить приблизительно постоянное напряжение генератора при изменении нагрузки. Внешняя характеристика генератора (рис б 13, б) в первом приближении может быть представлена в виде суммы характеристик, создаваемых каждой из обмоток возбуждения При включении только одной параллельной обмотки, по которой проходит ток возбуждения /„1, напряжение генератора U постепенно уменьшается с ростом тока нагрузки /_н (кривая /). При включении одной последовательной обмотки, по которой проходит ток возбуждения /в2 = /н, напряжение U возрастает с увеличением тока /_н (кривая 2) Подбирая число витков последовательной обмотки так, чтобы при номинальной нагрузке создаваемое ею напряжение Упосл компенсировало суммарное падение напряжения AU при работе машины с одной только параллельной обмоткой, можно добиться, чтобы напряжение U при изменении тока нагрузки от

нуля до /ном оставалось почти неизменным (кривая 3) Практически оно изменяется в пределах 2 .3% Увеличивая число витков последовательной обмотки, можно получить характеристику, при которой U_Hom>Uo (кривая 4); такая характеристика обеспечивает компенсацию падения напряжения не только во внутреннем сопротивлении S/? генератора, но и в линии, соединяющей его с нагрузкой Если последовательная обмотка включена так, что ее МДС направлена против МДС параллельной обмотки (встречное включение), то внешняя характеристика генератора при большем числе витков последовательной обмотки круто падает (кривая 5). Встречное включение последовательной и параллельной обмоток возбуждения применяется в сварочных генераторах и других специальных машинах, где требуется ограничить ток короткого замыкания

Генераторы постоянного тока, выпускаемые отечественной промышленностью, имеют большей частью параллельное возбуждение. Обычно для улучшения внешней характеристики их снабжают небольшой последовательной обмоткой (один — три витка на полюс).

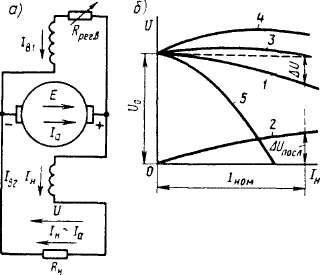

Рис 6 13 Схема генератора со смешанным возбуждением (а) и его внешние характерис тики (б)

При необходимости такие генераторы можно включать и по схеме с независимым возбуждением. Генераторы с независимым возбуждением используют только при большой мощности, а также при малой мощности, но низком напряжении. В этих машинах независимо от значения напряжения на якоре обмотка возбуждения рассчитывается на стандартное напряжение постоянного тока ПО или 220 В с целью упрощения регулирующей аппаратуры.
