5.5. Сложные волновые обмотки

Сложная, или многоходовая, волновая обмотка строится таким образом, что на якоре параллельно укладываются т простых волновых обмоток. Поэтому число параллельных ветвей многоходовой обмотки в т раз больше, чем у простой обмотки. Так как последняя имеет всего две параллельные ветви, независимо от числа полюсов, 2с=2, число параллельных ветвей многоходовой волновой обмотки

т. е. не зависит от числа полюсов.

В мощных многополюсных высоковольтных машинах находят применение двухходовые волновые обмотки. Остановимся на описании их свойств.

Один обход двухходовой обмотки (рис. 5.17) под всеми полюсами должен закончиться не рядом с исходной первой пластиной, а на одну пластину раньше, т. е. на пластине К—2. Поскольку каждая из секций располагается под двумя соседними полюсами,

УкопР=К—2, откуда находится шаг по коллектору, равный результирующему шагу:

Кроме того, как и в простой волновой обмотке, t/=#i+</2, где У\ и у₂ — целые числа, причем t/i« у₂ я* К/2р.

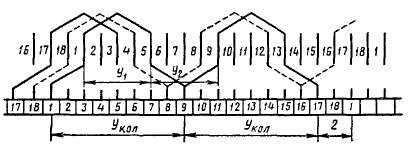

Рис. 5.17. Построение двухходовой волновой обмотки

Каждая из двух параллельных простых волновых обмоток содержит секции, стороны которых расположены под всеми полюсами машины. Поэтому магнитная асимметрия машины не вызывает различия в ЭДС обмоток и они не нуждаются в уравнителях пер-

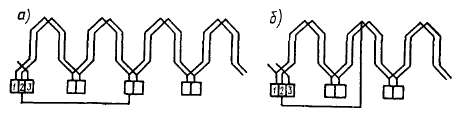

Рис. 5.18. Определение эквипотенциальных точек в двухходовой волновой обмотке восьмиполюсной (а) и шестиполюсной машин (б)

вого рода. Двухходовая волновая обмотка требует только уравнителей второго рода для выравнивания тока в обмотках и для разгрузки щеток от переменной составляющей тока, вызываемой пульсациями ЭДС.

Расположение уравнительных соединений определим на примере обмотки, часть которой изображена на рис. 5.18, а.

Найдем эквипотенциальную точку для коллекторной пластины 2, расположенной между пластинами 1 и 3. Напряжение между этими пластинами образуют ЭДС р секций. Следовательно, точка обмотки, эквипотенциальная с пластиной 2, находится через 0,5р секций. В рассмотренной на рис. 5.18, а восьмиполюсной машине эта точка располагается через две секции; в четырехполюсной ма-

шине — через одну. В четырех- и восьмиполюсной машинах уравнительные соединения делаются с одной стороны якоря. В общем случае шаг уравнительных соединений

y_yp=Kfa.                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                          (5.11)

Если 2р/а равно четному числу (как при четырех- и восьмиполюсной машине), то уравнители располагаются с одной стороны якоря; если 2р/а— нечетное число (например, 2/>=6; а=2), то уравнителями приходится соединять точки обмотки, расположенные с обеих сторон якоря (рис. 5.18, б).

Так как магнитная асимметрия при волновых обмотках не играет роли, число уравнительных соединений может быть выбрано небольшим — примерно два на каждый полюс.

Уравнители должны быть равномерно распределены по обмотке.
