8-13. ОРИЕНТИРОВОЧНОЕ ОПРЕДЕЛЕНИЕ НОМИНАЛЬНЫХ ДАННЫХ АСИНХРОННОГО ДВИГАТЕЛЯ

В практике ремонта могут встречаться случаи, когда щиток с номинальными данными асинхронного двигателя утерян или поврежден.

В этом случае для определения номинального напряжения следует при холостом ходе двигателя, после того как подшипники достигнут установившейся температуры, снять кривую зависимости тока холостого хода /х х от напряжения U. Эта характеристика имеет вид, изображенный на рис. 8-3.

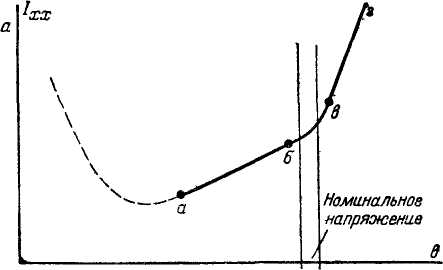

Рис. 8-3. Характеристика холостого хода асинхронного двигателя.

Вначале ток холостого хода пропорционален напряжению (уча-,сток а б), далее, вследствие того что активная сталь постепенно

Таблица 8-7

^Коэффициент полезного действия и коэффициент мощности асинхронных двигателей

Мощность, кет

k

cos ч>

COS <р.1)

0,1

0,11

0,70

0,70

0,50

1

0,06

0,77

0,75

0,57

7.5

0,04

0,85

0,82

0,70

25

0,03

0,88

0,85

0,75

100

0,02

0,90

0,88

0,79

насыщается, рост тока убыстряется (отрезок б — в кривой ряс. 8-3).

При больших насыщениях даже незначительное увеличение напряжения вызывает сильный рост тока (прямолинейный участок в — г кривой рис. 8-3).

Номинальным напряжением следует считать такое напряжение (127, 220, 380, 500 в), при котором ток холостого хода находится ча участке б в кривой рис. 8-3.


При этом испытании тахометром легко устанавливается число оборотов двигателя

Мощность двигателя можно ориентировочно установить измерением сопротивления фазы статора

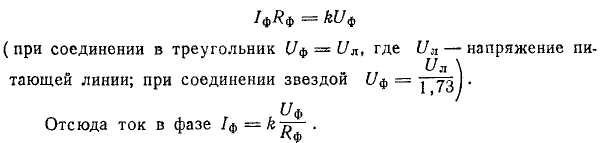

Падение напряжения в фазе обмотки статора /ф#ф составляет определенную часть от напряжения фазы £/ф, ограничиваемую потерями в обмотке и нагревом ее:

Величина k может быть взята из габл. 8-7 в зависимости от порядка мощности двигателя, которая всегда может быть определена на глаз.

По определенному таким образом току может быть определена мощность двигателя Р.

Произведение cos ф • ц может быть взято из табл. 8-7. Полученная по формуле мощность должна быть проверена путем проведения испытания на нагревание
