4-2. ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ ОБМОТКИ

Основными неисправностями обмоток является пробой на корпус или бандаж, замыкание между витками и секциями, распайка соединений, механические разрушения, неправильное соединение секций с коллектором или между собой, ухудшение состояния изоляции.

Проверка состояния изоляции по отношению к сердечнику якоря производится мегомметром. Замыкание на корпус может быть обнаружено лампочкой.

Замыкание между витками якоря, не имеющего уравнительных соединений (или до их присоединения), может быть обнаружено проверкой его магнитным ярмом (рис. 4-10). Обмотка магнитного ярма питается током с частотой 500—1 000 гц. Возбуждаемый этой обмоткой магнитный поток проходит через якорные секции и при наличии замыканий между витками вызывает ток в замкнутой секциии. Появление тока обнаруживается по притяжению к пазу, где лежит неисправная секция, тонкой стальной пластинки. Для обнаружения этого паза после

включения тока в обмотку ярма проводят по окружности якоря стальной пластинкой и отмечают пазы, к которым притягивается пластинка. Затем выключают ток, поворачивают якорь на небольшой угол, снова включают ток и обходят по окружности якоря стальной пластинкой. Универсальным методом, позволяющим определить межвитковые замыкания, распайки и обрывы, ошибки в шаге, является метод измерения падения напряжения в секциях — метод милливольтметра. При этом методе через обмотку якоря пропускается постоянный ток (10— 30% номинального) от источника тока с постоянным напряжением. Ток регулируется реостатом. Подвод тока в якорную обмотку осуществляется через проводники, наложенные на пластины коллектора на расстоянии друг от друга, равном полюсному делению. Щупами, которые

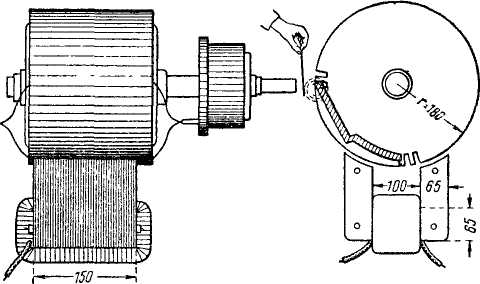

Рис. 4-10. Проверка обмотки магнитным ярмом.

соединены с вольтметром или милливольтметром, измеряют напряжения между соседними пластинами коллектора. Неисправности якорной обмотки будут отражаться на показаниях прибора следующим образом:

а) Замыкание между витками соседних секций или между соседними коллекторными пластинами дает пониженное отклонение милливольтметра на этих пластинах.

Следует иметь в виду, что замыкание одного-двух витков в многовитковой секции не всегда может быть обнаружено методом милливольтметра. Якорь в этом случае должен быть проверен магнитным ярмом.

б)                           Замыкание между проводниками верхнего и нижнего слоев обмотки дает пониженное отклонение на большой группе пластин. При обходе пластин в одном месте или при волновой обмотке в нескольких местах (по числу пар полюсов) получается изменение показаний милливольтметра, сохраняющееся далее на значительном числе пластин.

в)                              Обрыв и распай- а ка в обмотке характеризуются увеличенным отклонением милливольтметра на пластинах, соединенных с неисправными секциями;

у волновой обмотки без уравнительных соединений обрыв характеризуется отсутствием отклонений прибора на всех пластинах, кроме одной пары (на каждую пару полюсов), где отклонение может достигнуть опасной для милливольтметра вели-* чины.

г)                                       Перекрещивание двух нижних и верхних концов секций («двойной крест», рис.

4-11,а), что может иметь место в обмотке из «руглого провода, характеризуется двумя повышенными отклонениями милливольтметра между пластинами 2-3 и 4-5 и обратным отклонением между 3-4.

д)                                 Замыкание одной секции на себя не дает отклонения на одной паре пластин (рис. 4-11,6).

е)                               Простой крест (рис. 4-11,в) не может быть обнаружен методом милливольтметра. >В этом случае ток подводится к каждой паре пластин поочередно и компасом К проверяется полярность секций. Изменение полярности указывает на «крест» (рис. 4->12).

Следует иметь в виду, что у обмоток, имеющих урав-

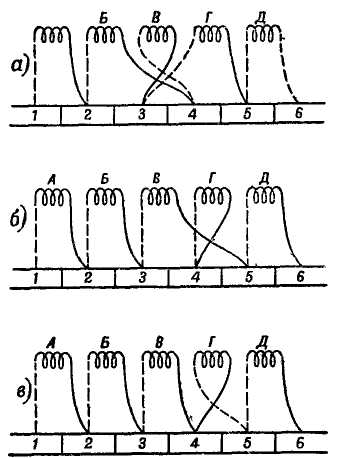

Рис. 4-11. Перекрещивание выводных концов обмотки.

Рис 4-12. Обнаружение перекрещивания концов обмотки компасом.

нительные соединения, и в особенности у многократных обмоток, отклонения милливольтметра на соседних пластинах могут быть неодинаковыми, особенно вблизи пластин, на которые наложены проводники, питающие якорь током. В этом случае отмечаются пластины, у которых нарушается определенная закономерность, показаний

милливольтметра, установленная при обходе по коллектору. Однако найденные таким образом неисправные места нуждаются в дополнительной проверке. Поэтому после первого обхода коллектора и отметки неисправных мест точки подвода тока смещаются на одну — три пластины вправо и затем влево и производятся повторные обходы. Если неисправные места при всех эгих обходах совпадают, то сделанное определение их является точным.

Следует подчеркнуть, что плохая впайка проводников обмотки в коллекторную пластину обнаруживается этим методом только в том случае, если верхний и нижний проводники секций, входящие в пластину, плохо спаяны между собой. Если же спайка проводников, входящих в коллекторную пластину, между собой хорошая, а их соединение с пластиной плохое (что, вообще говоря, может иметь место, так как проводники при пайке могут быть лучше прогреты, чем пластина), то такая .неисправность указанным выше способом не обнаруживается.

Для ее обнаружения следует поочередно произвести измерение напряжения на каждой паре пластин коллектора, отстоящих друг от друга на а пластин (где а—число пар параллельных цепей в обмотке), при одновременном питании током постоянной величины этих же пластин. Повышенное напряжение укажет в этом случае на плохую пайку.

Эту дополнительную проверку следует рекомендовать для якорей ответственных машин независимо от мощности.

При известном навыке можно применять упрощенный метод милливольтметра, при котором питание подводится при помощи двух стальных щупов к части обмотки. Прибором проверяют напряжение на соседних коллекторных пластинах, лежащих между теми пластинами, к которым подведен ток. При этом устанавливается определенный закон изменения показаний милливольтметра, отклонения от которого указывают на наличие повреждения. Опыт повторяется при нескольких положениях токоподводящих щупов.

Для проверки уравнительных соединений токоподво-дящие щупы и концы милливольтметра ставятся на пластины, к которым присоединены уравнительные соединения. Они отстоят друг от друга на шаг уравнительного соединения.

При испытании якорей при помощи магнитного ярма или по способу милливольтметра особое внимание должно быть обращено на отсутствие на коллекторе каких-либо заусенцев, медной пыли, следов олова, могущих дать замыкание между пластинами. Должна быть произведена тщательная расчистка между пластинами, отмеченными как дефектные, и произведена повторная проверка.

При испытании описанным выше методом магнитного якоря и милливольтметра междувитковая изоляция подвергается воздействию небольших напряжений. Поэтому этим методом не всегда можно обнаружить замыкания з обмотке. Более эффективными являются методы, основанные на подаче импульса напряжения на обмотку (см. § 3-12).

Подготовка якоря к перемотке включает: 1) продувку сжатым воздухом; 2) очистку от грязи и масла; 3) снятие старых бандажей; 4) распайку коллектора; б) снятие старой обмотки; 6) составление обмоточной записки. Если при снятии старой обмотки желательно сохранение секций, то для якорей с миканитовой изоляцией требуется нагрев их до 80° С. Для поднятия верхних секций между верхней и нижней секциями в паз загоняют тонкий гладкий клин. Таким же образом поднимается нижняя сторона секций.

Подготовка якоря к укладке новой обмотки заключается в тщательной очистке, опиловке пазов, покраске стенок паз'ов. Коллектор проверяется на отсутствие за-

мыканий между пластинами при напряжении ПО—220 в. Обмоткодержатель изолируется. Торцовые поверхности обмоткодержателя изолируют шайбами, вырезанными из электрокартона.
