§ 98. ИЗМЕРЕНИЕ ТОКА

Для измерения тока в цепи служат амперметры, включаемые последовательно в цепь, где производится определение величины тока. Чтобы ток в цепи при включении амперметра не изме­нился, необходимо сопротивле­ние его обмотки делать очень малым. Для этого обмотку ам­перметра делают из небольшого числа витков толстой проволоки. Чтобы расширить пределы изме­рения амперметра, применяют шунты. Шунты представляют собой манганиновые пластины или стержни, впаянные в медные или латунные наконечники (рис. 226). Шунт включается в цепь последовательно. Параллельно ему включается амперметр (рис.227).

Ток цепи I в точке А разветвляется обратно пропорционально сопротивлениям обмотки амперметра r_а и шунта r_ш:

откуда сопротивление шунта будет

Обозначим отношение тока I к току Iа через n (число n иногда называют коэффициентом шунтирования). Тогда выражение для r_ш можно записать так:

Пример 1. Определить сопротивление шунта к амперметру на 5 а с внутрен­ним сопротивлением 0,006 ом, необходимого для измерения тока 20 а:

На токи до 100 а шунты помещают внутри прибора (внутренние шунты). На большие токи шунты делаются наружными и присое­диняются   к   амперметрам  при  помощи   проводов,   сопротивление

которых точно выверено, так как иначе распределение токов будет другим и из­мерение неправильным. Встречаются универсальные шунты на несколько пре­делов измерений. Приборы, которые по­стоянно работают со своим индивидуаль­ным шунтом, градуируются с учетом шунта, о чем делается надпись на шкале прибора. Часто применяются также ка­либрованные шунты. Такой шунт можно включать с любым прибором, рассчитанным на ту же величину падения напряжения, что и данный шунт. Обычно шунты ставятся только к приборам магнитоэлектрической системы для измерений в цепях постоянного тока.

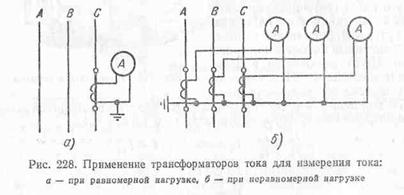

Для расширения пределов измерения амперметров в цепях переменного тока применяются трансформаторы тока (рис. 228).
