§ 101. ИЗМЕРЕНИЕ АКТИВНОЙ ЭНЕРГИИ

Для измерения активной энергии в цепях однофазного перемен­ного тока применяют счетчики индукционной системы. Устройство индукционного счетчика почти такое же, как и индукционного ваттметра. Разница состоит в том, что счетчик не имеет пружин, создающих противодействующий момент, отчего диск счетчика может свободно вращаться. Стрелка и шкала ваттметра заменены в счетчике счетным механизмом. Постоянный магнит, служащий в ваттметре для успокоения, в счетчике создает тормозящий момент.

О количестве электрической энергии, потребляемой в сети, можно судить по числу оборотов, сделанных диском. При помощи

червячной или зубчатой передачи вращение оси передается счетному механизму, причем передача подбирается таким образом, чтобы счетный механизм отмечал расход энергии в гектоватт-часах или киловатт-часах.

Количество энергии, приходящееся на один оборот якоря, называется постоянной счетчика. Число оборотов якоря, приходящееся на единицу учтенной электрической энергии, назы­вается передаточным числом. Для проверки счетчика на его таблице указывается постоянная счетчика или передаточное число.

Пример 3. На щитке счетчика обозначено: «1 киловатт-час = 12 000 оборотов якоря». При проверке счетчика его диск сделал 120 оборотов за 50 сек. Определить мощность, потребляемую сетью: 1 квт-ч= 1000 вт-ч= 3600 000 вт-сек.

Постоянная счетчика равна

Энергия за 120 оборотов

Мощность, потребляемая сетью,

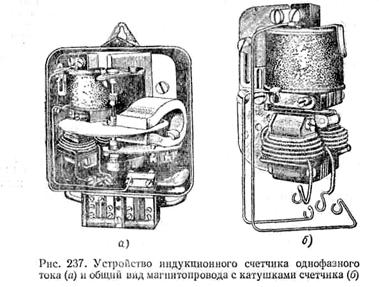

Внешний вид однофазного индукционного счетчика показан на рис. 237, а схема включения его в сеть — на рис. 238. Активную энергию трехфазного переменного тока можно измерить с помощью двух однофазных счетчиков, включенных в сеть по схеме, аналогичной схеме двух ваттметров. Удобнее измерить энергию трехфазным счетчиком активной энергии, объединяющим в одном приборе работу двух однофазных счетчиков. Схема включения двухэлементного трехфазного счетчика ак­тивной энергии та же, что и схема соответ­ствующего ваттметра.

В четырехпроводной сети трехфаз­ного тока для измерения активной энергии применяют схему, аналогичную схеме трех ваттметров, или упо­требляют трехэлементный трехфазный счетчик. Подсчет энергии по показаниям счетчиков, включенных по приведенным выше схемам, про­изводится так же, как и подсчет мощности по тем же схемам.

В сетях высокого напряжения включение счетчиков произво­дится при помощи измерительных трансформаторов напряжения и тока.
