§ 28. НАГРЕВ ПРОВОДНИКОВ ЭЛЕКТРИЧЕСКИМ ТОКОМ

Все проводники при прохождении по ним электрического тока нагреваются и отдают тепло окружающей среде (воздуху, жидкости, твердому телу). Температура проводника будет повышаться до тех пор, пока количество тепла, получаемое проводником, не станет равным количеству тепла, отдаваемому проводником окружающей среде. При этом температура достигнет установившегося значения.

Температура нагрева проводника зависит от величины тока в проводнике, сечения и материала проводника и условий охлаждения. Температура нагрева проводника не зависит от его длины, так как чем больше длина, тем больше поверхность охлаждения.

Если выбрать проводник из какого-либо материала и поместить его в определенные условия охлаждения, то нагрев такого проводника током будет тем больше, чем больше плотность тока в самом проводнике.

В целях экономии проводникового материала желательно, чтобы проводник был нагружен наибольшим током. Но для каждого проводника существует температура, выше которой проводник нельзя нагревать по целому ряду причин, в первую очередь по условиям теплостойкости изоляции. Так, например, проводники, имеющие в качестве изоляции резину, в целях предохранения изоляции от порчи не должны нагреваться выше 65°, а проводники с бумажной изоляцией — свыше 80°.

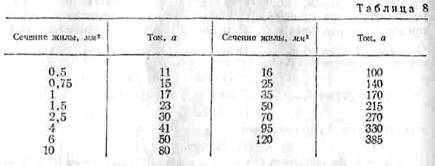

Приведем табл. 8 для выбора сечения проводов по длительно допустимой нагрузке на открыто проложенные изолированные шнуры, провода и кабели [4] с медными токопроводящими жилами с резиновой или полихлорвиниловой изоляцией при температуре окружающей среды +25°С и допустимой температуре нагрева + 55° С.

Выбор сечений проводов, кабелей и шин производят по наибольшему длительно допустимому току нагрузки (по условиям нагрева) и проверяют по потере напряжения.

Выбор сечения по току производят по таблицам, приведенным в «Правилах устройств электротехнических установок» (ПУЭ), которыми надлежит руководствоваться при проектировании, монтаже и эксплуатации электрооборудования.

Для того чтобы в условиях эксплуатации обеспечить определенную величину напряжения у потребителей, надо ограничить допустимую величину потери напряжения в проводах и кабелях, по которым энергия передается потребителям.

Уменьшение напряжения у потребителя ниже номинального приводит к уменьшению освещенности на рабочих местах, а также к уменьшению вращающего момента двигателей. Допустимая потеря напряжения для осветительных сетей внутренней проводки составляет не более 2,5%, в силовых сетях от питательного пункта до приемника —5 —10%.

Пример 3. Двигатель постоянного тока, работая в продолжительном режиме работы, потребляет ток 65 а при напряжении 220 в. Двигатель расположен на расстоянии 20 м от питательного пункта.

Выбрать сечение медных проводов с резиновой изоляцией, проложенных открыто.

По таблице допустимых нагрузок (см. табл. 8) находим, что по току 6Ь а можно выбрать провод сечением 10 мм^.

Проверяем выбранное сечение провода по потере напряжения.

Потеря напряжения в линии (2 провода) будет:

Это составляет    что вполне допустимо.

Однако не всегда нагрев проводника является нежелательным. Тепловые действия электрического тока имеют разнообразное практическое применение, и тепло, выделяемое током, проходящим по проводнику, часто стараются получить в большом количестве. Ниже описаны некоторые случаи практического применения тепловых действий тока.

[4] Кабелем называют провод, состоящий из нескольких жил, свитых из медных или алюминиевых проволок и окруженных изолирующими и защитными оболочками. Кабели применяют для подземных и подводных линий.
