§ 24. СВИНЦОВОКИСЛ0ТНЫЕ АККУМУЛЯТОРЫ
Свинцовокислотный аккумулятор
состоит из нескольких положительных и отрицательных пластин, опущенных в сосуд
с электролитом. Электролитом служит раствор серной кислоты в дистиллированной
воде. Удельный вес раствора 1,08—1,21.
Пластины аккумулятора бывают
поверхностные и массовые.
Поверхностные пластины изготовляются
из чистого свинца. Для увеличения площади поверхности пластин их делают
ребристыми.
Массовые пластины
представляют собой свинцовую решетку, в ячейки которой вмазывают окислы свинца.
Для предупреждения выпадания массы из ячеек пластину с обеих сторон покрывают
свинцовыми листами с отверстиями. Обычно положительную пластину аккумулятора

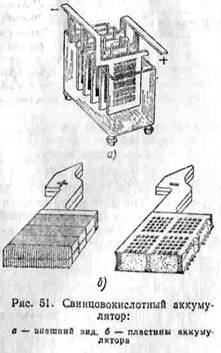

изготовляют поверхностной, а отрицательную — массовой (рис. 51).
Отдельные положительные
пластины, так же как и отрицательные пластины, спаиваются в два изолированных
один от другого блока. Для того чтобы положительные пластины могли работать с
двух сторон, их берут на одну больше, чем отрицательных.
Сосуды свинцовокислотных
аккумуляторов изготовляют из стекла, керамики, эбонита, пластмассы.
При изготовлении пластин иа
аккумуляторных заводах их подвергают специальной электрохимической обработке
(формовке), в результате чего на положительных пластинах образуется
перекись свинца РbO2, а на
отрицательных пластинах — чистый (губчатый) свинец Рb. По цвету пластин можно определить их полярность:
положительные пластины имеют красновато-коричневый цвет, отрицательные — серый
цвет.
Химические реакции,
происходящие при разряде и заряде кислотного аккумулятора, могут быть
представлены одним общим уравнением
Уравнение нужно читать слева
направо при разряде и справа налево при заряде аккумулятора.
Для заряда аккумулятора его
подключают к источнику постоянного напряжения (двигатель —
генератору, выпрямителю) [3] и, меняя напряжение, поддерживают зарядный ток
постоянным по величине (рис. 52). Ток заряда не должен превышать величину максимального
зарядного тока аккумулятора, указанную в паспорте.
Величину тока в процессе
заряда аккумуляторов регулируют с помощью реостата, включенного последовательно
с аккумуляторами.
Если напряжение источника, от
которого заряжается аккумулятор (или аккумуляторная батарея), велико, то кроме
реостата включают добавочное сопротивление (лампы накаливания).
При напряжении на
аккумуляторе 2,3—2,4 в начинается заметное газовыделение на пластинах. После
этого величину зарядного тока уменьшают на 50—60% и, продолжая заряд,
постепенно увеличивают напряжение на элементах по 2,5—2,7 в.
На рис. 53 даны кривые заряда
и разряда кислотного аккумулятора. По кривой разряда видно, что, как только
заряженный аккумулятор отключается от зарядного устройства, напряжение на его
зажимах быстро падает с 2,7 до 2,1 в. При разряде аккумулятора его напряжение
после 1,9 в[ уменьшается медленно, а затем до 1,8 в -

быстро. Разряжать аккумулятор
ниже напряжения 1,75—1,8 в нельзя во избежание его порчи.
При работе аккумулятора наблюдаются
потери энергии на саморазряд. Саморазряд вызывается случайными примесями в электролите,
что порождает дополнительные химические реакции и потерю энергии.
Внутреннее сопротивление
свинцовокислотного аккумулятора невелико. Оно составляет около 0,001 ом для
заряженного аккумулятора и увеличивается к концу разряда примерно в два раза.
К. п. д. свинцовокислотного
аккумулятора составляет 75—84%.
На рис.
54 показан внешний
вид аккумуляторной батареи.
[3] Устройство и принцип действия этих источников будем изучать в главе 14
