§ 10. ЭЛЕКТРОДВИЖУЩАЯ СИЛА ИСТОЧНИКА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
НАПРЯЖЕНИЕ.
Чтобы электрический ток
проходил по цепи продолжительное время, нужно непрерывно поддерживать разность
потенциалов на полюсах источника
напряжения, к которому
присоединена
электрическая цепь. Аналогично
этому, если соединить трубкой два сосуда с различными уровнями воды, то вода
будет переходить из одного сосуда в другой до тех пор, пока уровни в сосудах не
сравняются. Поддерживая разность уровней в этих сосудах, можно добиться того,
что движение воды по трубке между сосудами будет продолжаться непрерывно.
Внутри источника электрической
энергии действует сила, которая должна непрерывно поддерживать ток в цепи, т.
е., иначе говоря, должна обеспечивать работу этого источника.
Причина, которая устанавливает
и поддерживает разность потенциалов на зажимах источника, вызывает ток в цепи,
преодолевая ее внешнее и внутреннее сопротивления, называется электродвижущей
силой (сокращенно э. д. с.) и обозначается буквой Е.
Электродвижущая сила
источников электрической энергии возникает под влиянием причин, специфических
для каждого из них.
В химических источниках
электрической энергии (гальванических элементах, аккумуляторах) э. д. с.
получается в результате химических реакций, в генераторах э. д. с. возникает
вследствие электромагнитной индукции, в термоэлементах — за счет тепловой
энергии.
Разность потенциалов,
вызывающая прохождение тока через сопротивление участка
электрической цепи, называется
напряжением между концами этого участка. Электродвижущая сила и напряжение
измеряются в вольтах. Для измерения э. д. с. и напряжения служат особые
приборы — вольтметры (рис. 19).
Тысячные
доли вольта — милливольты — измеряются милливольтметрами, тысячи вольт —
киловольты — измеряются киловольтметрами.

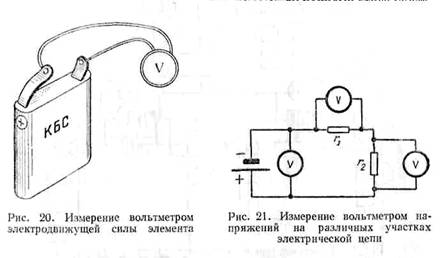

Чтобы измерить э. д. с.
источника, необходимо вольтметр присоединить к зажимам источника при
разомкнутой внешней цепи (рис. 20). Для измерения напряжения на каком-либо
участке электрической цепи вольтметр нужно включить параллельно к концам этого
участка (рис. 21).
