Пятиэлектродная лампа (пентод)

§ 140. ПЯТИЭЛЕКТРОДНАЯ ЛАМПА (ПЕНТОД)

Для устранения вредного эффекта вторичной эмиссии между  экранирующей сеткой лампы и   анодом помещают дополнительно  еще одну сетку, носящую название защитной или антидинатронной.

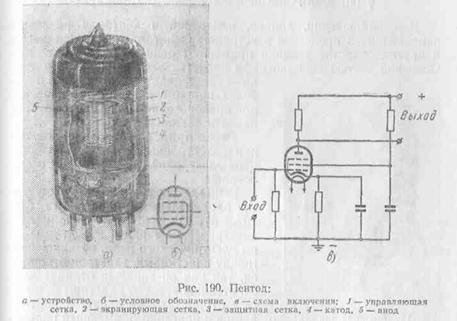

Такая лампа имеет пять элек­тродов (в том числе три сетки) и поэтому ее называют пятиэлектродной лампой или пентодом (рис. 190)1

Защитную сетку обычно   соединяют с катодом   и поэтому на  ней имеется  отрицательный   электриче­ский заряд. Этот заряд отталкивает назад вторичные электроны,   выбитые из поверхности анода, и они не  долетают до   экранирующей   сетки, как в тетроде. Защитная сетка улуч­шает характеристики лампы, в частности коэффициент усиления пенто­дов значительно больше, чем у тет­родов,  и достигает  нескольких ты­сяч. В связи с этим пентоды используют для усиления напряжения высокой и низкой частоты. Схема включения пентода приведена на рис. 190, в.

В электронной аппаратуре также широко применяют комбини­рованные и сложные многосеточные лампы. Первые представляют

собой комбинацию из нескольких ламп. В одном баллоне такой лампы помещено несколько комплектов деталей ламп рассмотрен­ных типов. В связи с этим такие лампы имеют двойное наименова­ние: двойной диод — триод, двойной триод и т. д. Как правило, в таких лампах имеются общая нить накала и один катод, но иногда делают и несколько катодов. Условное обозначение таких ламп приведено на рис. 191.

Применение комбинированных ламп позволяет вместо нескольких обычных ламп использовать одну комбинирован­ную и тем самым уменьшить размеры радиоаппаратуры.

Многосеточные лампы имеют раз­ное количество сеток, из них две управ­ляющие, к которым подводят перемен­ное напряжение разной частоты. В свя­зи с этим появляется возможность в анодной цепи лампы получить ток, ча­стота которого отличается от частоты токов, подведенных к  сеткам   лампы.

Этот процесс называется   преобразованием   частоты.   Остальным сетки многосеточных ламп в зависимости от их использования соединяются по-разному.
