Электрическая аппаратура управления и защиты

ГЛАВА   XI

ЭЛЕКТРИЧЕСКАЯ АППАРАТУРА УПРАВЛЕНИЯ

И ЗАЩИТЫ

Для включения и выключения электрических машин, приборов : и сетей, а также для управления работой различных электротехни­ческих установок и защиты их отдельных элементов при нарушении нормальных режимов работы используют вспомогательную элек­трическую аппаратуру, выключатели низкого и высокого напряже­ния, рубильники, переключатели, минимальные и максимальные ав­томаты, реостаты, контакторы, контроллеры, реле и магнитные пу­скатели.

Аппаратура управления, регулирования и защиты делится по способу управления на ручную и дистанционную, а также по на­пряжению сети, в которую они включаются.

Электрическая аппаратура является одним из важных звеньев современного производства. При ее помощи осуществляются все процессы управления электрическим оборудованием.

§ 119. ВЫКЛЮЧАТЕЛИ И РУБИЛЬНИКИ

Поворотный выключатель (рис. 156) служит для включения и выключения при­емников электрической энергии напряже­нием до 220 в.

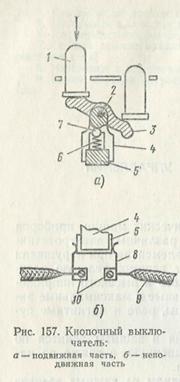

Простейшим   выключателем    низкого напряжения,   рассчитанным    на    малую мощность, является кнопочный выключатель (рис. 157). Он состоит из подвижной и неподвижной частей.

Подвижная часть (вверху) имеет две кнопки 1, трехплечий рычаг 3, закреплен­ный на оси 2, и замыкатель 4 с латунной контактной пластиной 5. В корпусе замы­кателя помещаются спиральная пружи­на 6 и стальной шарик 7.

Неподвижная часть (внизу) состоит из Двух контактов с контактными пружинами 8, к которым присоединяются при помощи винтов 10 провода 9 от электрической сети.

При нажиме кнопки 1, расположенной слева,   опускается   трехплечий   рычаг   3.1 Его правое плечо вместе со второй кноп­кой   поднимается   вверх.    Одновременно среднее  третье  плечо   рычага   действует через шарик 7 и спиральную пружину в на замыкатель 4, перемещая его вправо. Последний своей пластиной 5 соединяет контактные пружины 8 неподвижной части выключателя и таким образом замы­кает цепь проводов 9.

При нажиме кнопки, расположенной справа, замыкатель перемещается влево и размыкает цепь.

Для включения, выключения и пере­ключения электрических цепей постоян­ного напряжения до 220 в и переменного напряжения до 380 в широко использу­ются пакетные выключатели и переклю­чатели. Пакетные выключатели и пере­ключатели делятся на однополюсные, двухполюсные и трехполюсные, изготов­ляются для цепей постоянного тока до 400 а и переменного тока до 250 а, в зависимости от величины предельного тока имеют различные размеры.

Они обозначаются несколькими буквами и цифрами, например ПВ2—25: П — пакетный, В — выключатель, 2 — двухполюсный, 25— сила тока; ППЗ—10/Н2: П —пакетный,   П — переключатель, 3 — трехполюсный, 10 — сила тока, Н2 — на два направления.

Пакетный выключатель и переключатель состоят из пере­ключающего механизма и кон­тактной системы.

Контактная система выпол­няется из отдельных контакт­ных секций, которые собирают­ся в пакет. Каждая секция (рис. 158, а), образующая один полюс контактной системы, со­стоит из изолятора /, в пазах которого находятся неподвиж­ные контакты 2 с зажимами 3 для подключения проводов, подвижных пружинящих кон­тактов 4 с квадратными отверстиями 5 и фибровых шайб 6.

В квадратные отверстия подвижных контактов помещается изолированный переключающий валик 7. При повороте рукоятки 8 этого валика происходит коммутация электрических цепей, в которые включен пакетный выключатель или переключатель (рис. 158, б).

Для включения и выключения электрических установок с напря­жением до 500 в при токах, превышающих 6 а, применяют рубиль­ники.

Существуют однополюсные, двухполюсные и трехполюсные ру­бильники, которые монтируются на щитах.

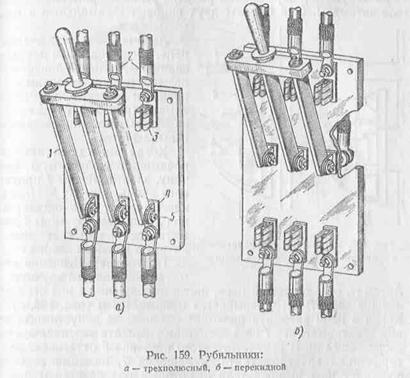

Основными частями трехполюсного рубильника (рис. 159, а) являются медные ножи 1, которые могут поворачиваться на осях 5, Укрепленных в неподвижных контактах 4.

К болтам контактов при помощи гаек присоединяются провода от приемника электрической энергии. При замыкании цепи медные ножи 1 входят в промежутки между пружинящими контактами 3, к зажимам которых подключены провода 2 от электрической сети.

Наряду с обычными рубильниками применяют рубильники-пере­ключатели, которые называются также перекидными (рис. 159, б).

Переключатели, кроме верхних пружинящих контактов, имеют такое же количество нижних контактов. Ножи перекидного рубильника можно соединять как с верхними, так и с нижними контактами.

По правилам техники безопасности рубильники и переключатели закрываются защитными кожухами.
