§ 111. СПОСОБЫ ВОЗБУЖДЕНИЯ ГЕНЕРАТОРОВ ПОСТОЯННОГО ТОКА

Генераторы постоянного тока могут быть выполнены с магнит­ным и электромагнитным возбуждением. Для создания магнитногопотока в генераторах первого типа используют постоянные магниты,

а в генераторах второго типа — электромагниты. Постоянные, магниты применяют лишь в машинах очень малых мощностей. Таким образом, электромагнитное возбуждение является наиболее широко используемым способом для создания магнитного потока. При этом способе возбуждения магнитный поток создается током, протекающим по обмотке возбуждения.

В зависимости от способа питания обмотки возбуждения генераторы постоянного тока  могут быть  с независимым  возбужде­нием и с самовозбуждением.

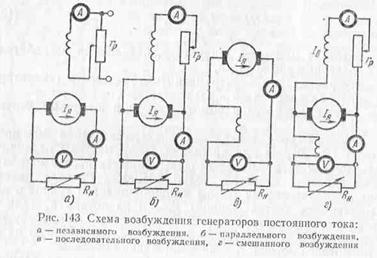

При независимом возбуждении (рис. 143, а) обмотка возбуж­дения включается в сеть вспомогательного источника энергии по­стоянного тока. Для регулирования тока возбуждения Iв в цепи обмотки включено сопротивление r_р. При таком возбуждении ток Iв не зависит от тока в якоре Iя.

Недостатком генераторов независимого возбуждения является потребность в дополнительном источнике энергии. Несмотря на то что этот источник обычно имеет малую мощность (несколько процентов мощности генераторов), необходимость в нем является большим неудобством, поэтому генераторы независимого возбуж­дения находят очень ограниченное применение только в машинах высоких напряжений, у которых питание обмотки возбуждения от цепи якоря недопустимо по конструктивным соображениям.

Генераторы с самовозбуждением в зависимости от включения обмотки возбуждения могут быть параллельного (рис. 143, б), по­следовательного (рис. 143, в) и смешанного (рис. 143, г) возбуж­дения.

У генераторов параллельного возбуждения ток мал (несколько процентов номинального тока якоря), и обмотка возбуждения имеет большое число витков. При последовательном возбуждении ток возбуждения равен току якоря и обмотка возбуждения имеет малое число витков.

При смешанном возбуждении на полюсах генератора помеща­ются две обмотки возбуждения — параллельная и последователь­ная.

Процесс самовозбуждения генераторов постоянного тока про­текает одинаково при любой схеме возбуждения. Так, например, в генераторах параллельного возбуждения, получивших наиболее широкое применение, процесс самовозбуждения протекает следую­щим образом.

Какой-либо первичный двигатель вращает якорь генератора, магнитная цепь (ярмо и сердечники полюсов) которого имеет не­большой остаточный магнитный поток Ф₀. Этим магнитным пото­ком в обмотке вращающегося якоря индуктируется э. д. с. Е₀, со­ставляющая несколько процентов номинального напряжения ма­шины.

Под действием э. д. с. Е₀ в замкнутой цепи, состоящей из якоря и обмотки возбуждения, протекает ток Iв. Намагничивающая сила обмотки возбуждения Iвw (w— число витков) направлена согласно с потоком остаточного магнетизма, увеличивая магнитный поток машины Ф, что вызывает увеличение как э. д. с. в обмотке якоря Е, так и тока в обмотке возбуждения Iв. Увеличение последнего вызывает дальнейшее увеличение Ф, что в свою очередь увели­чивает Е и Iв.

Из-за насыщения стали магнитной цепи машины самовозбуж­дение происходит не беспредельно, а до какого-то определенного напряжения, зависящего от скорости вращения якоря машины и сопротивления в цепи обмотки возбуждения. При насыщении стали Магнитной цепи увеличение магнитного потока замедляется и про­цесс самовозбуждения заканчивается. Увеличение сопротивления в цепи обмотки возбуждения уменьшает как ток в ней, так и маг­нитный поток, возбуждаемый этим током. Поэтому уменьшается э.д. с.   и напряжение, до которого возбуждается генератор.

Изменение скорости вращения якоря генератора вызывает из­менение э.д. с, которая пропорциональна скорости, вследствие чего Изменяется и напряжение, до которого возбуждается генератор.

Самовозбуждение генератора будет происходить лишь при определенных условиях, которые сводятся к следующим:

1.        >Наличие потока остаточного магнетизма. При отсутствия этого потока не будет создаваться э. д. с. Е₀, под действием котором в обмотке возбуждения начинает протекать ток, так что возбуждение генератора будет невозможным. Если машина размагничена и не имеет остаточного намагничивания, то по обмотке возбуждения надо пропустить постоянный ток от какого-либо постороннего источника электрической энергии. После отключения обмотки возбуждения машина будет иметь вновь остаточный магнитный поток.

2.        Обмотка возбуждения должна быть включена согласно с потоком остаточного магнетизма, т. е. так, чтобы намагничивающая сила этой обмотки увеличивала поток остаточного магнетизма.

При встречном включении обмотки возбуждения ее намагничивающая сила будет уменьшать остаточный магнитный поток и при длительной работе может полностью размагнитить машину. Если обмотка возбуждения оказалась включенной встречно, то необходимо изменить направление тока в ней, т. е. поменять ме­стами провода, подходящие к зажимам этой обмотки.

3.        Сопротивление цепи обмотки возбуждения должно быть чрезмерно большим, при очень большом сопротивлении цепи воз­буждения самовозбуждение генератора невозможно.

4.        Сопротивление внешней нагрузки должно быть велико, так как при малом сопротивлении ток возбуждения будет также мал и самовозбуждения не произойдет.
