Устройство генератора постоянного тока

§ 105. УСТРОЙСТВО ГЕНЕРАТОРА ПОСТОЯННОГО ТОКА

Неподвижная часть в машинах постоянного тока является ин­дуктирующей, т. е. создающей магнитное поле, а вращающаяся часть является индуктируемой (якорем).

Неподвижная часть машины (рис. 134, а) состоит из главных полюсов 1, дополнительных полюсов 2 и станины 3. Главный по­люс (рис. 134, б) представляет собой электромагнит, создающий магнитный поток. Он состоит из сердечника 4, обмотки возбужде­ния 7 и полюсного наконечника 8. Полюсы крепятся на станине 6 с помощью болта 5. Сердечник полюса отливается из стали и имеет поперечное сечение овальной формы. На сердечнике полюса поме­чена катушка обмотки возбуждения, намотанная из изолирован­ного медного провода. Катушки всех полюсов соединяются после­довательно, образуя обмотку возбуждения. Ток, протекающий по обмотке возбуждения, создает магнитный поток. Полюсный нако­нечник удерживает обмотку возбуждения на полюсе и обеспечи­вает равномерное распределение магнитного поля под полюсом. Полюсному наконечнику придают такую форму, при которой воздушный зазор между полюсами и якорем одинаков по всей длине полюсной дуги. Добавочные полюсы имеют также сердечник и обмотку.

Добавочные полюсы устанавливают в средних точках меж главными полюсами, и число их может быть либо равным число главных полюсов, либо вдвое меньшим. Добавочные полюсы устанавливают в машинах больших мощностей, и они служат для уст ранения искрения под щетками. В машинах малых мощности добавочных полюсов обычно нет.

Станина отливается из стали и является остовом машины, На станине крепят главные и добавочные полюсы, а также на тор­цовых сторонах боковые щиты с подшипниками, удерживающими вал машины. С помощью станины машина крепится на фундаменте.

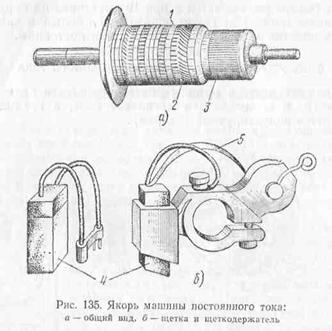

Вращающаяся часть машины (якорь) (рис. 135, а) состоит из сердечника 1, обмотки 2 и коллектора 3. Сердечник якоря пред­ставляет собой цилиндр, собранный из листов электротехнической стали. Листы изолируются друг от друга лаком или бумагой для уменьшения потерь на вихревые токи. Стальные листы штампуют на станках по шаблону; они имеют пазы, в которых укладываются проводники обмотки якоря. В теле якоря делают воздушные кана­лы для охлаждения обмотки и сердечника якоря.

Обмотку якоря выполняют из медного изолированного провода или из медных стержней прямоугольного поперечного сечения. Она состоит из секций, изготовленных на специальных шаблонах и ук­ладываемых в пазах сердечника якоря. Одновитковая секция со­стоит из двух активных проводов, соединенных между собой.

Секции могут иметь не один, а много витков. Такие секции называются многовитковыми. Обмотка тщательно изолируется от сердечника и закрепляется в пазах деревянными клиньями. Лобо­вые соединения укрепляются стальными бандажами. Все секции обмотки, помещенные на якоре, соединяются между собой после­довательно, образуя замкнутую цепь. Провода, соединяющие две секции, следующие одна за другой по схеме обмотки, присоединя­ются к коллекторным пластинам.

Коллектор представляет собой цилиндр, состоящий из отдель­ных пластин. Коллекторные пластины изготовляют из твердотянутой меди и изолируют между собой и от корпуса прокладками из миканита. Для крепления на втулке коллекторным пластинам при­дают форму «ласточкина хвоста», который зажимается между выступом на втулке и шайбой, имеющими форму, соответствующую форме пластины. Шайба крепится к втулке болтами.

Коллектор является наиболее сложной в конструктивном отно­шении и наиболее ответственной в работе частью машины. Поверх­ность коллектора должна быть строго цилиндрической во избежа­ние биения и искрения щеток.

Для соединения обмотки якоря с внешней цепью на коллекторе помещают неподвижные щетки, которые могут быть графитными, угольно-графитными или бронзо-графитными. В машинах высокого напряжения применяют графитные щетки, имеющие большое пере­ходное сопротивление между щеткой и коллектором, в машинах низкого напряжения — бронзо-графитные щетки. Щетки помещают в особых щеткодержателях (рис. 135, б). Щетка 4, помещенная в обойме щеткодержателя, прижимается пружиной 5 к коллектору. На каждом щеткодержателе может находиться несколько щеток, включенных параллельно.

Щеткодержатели укрепляются на щеточных болтах-пальцах, которые, в свою очередь, закреплены на траверсе. Для укрепления на щеточном пальце щеткодержатель имеет отверстие.

Щеточные пальцы изолируются от траверсы изоляционными шайбами и втулками. Число щеткодержателей обычно равно числу полюсов.

Траверса устанавливается на подшипниковом щите в машинах малой и средней мощности или прикрепляется к станине в машинах больших мощностей. Траверсу можно поворачивать и этим изме­нять положение щеток относительно полюсов.

Обычно траверса устанавливается в таком положении, при ко­тором расположение щеток в пространстве совпадает с располо­жением средних точек главных полюсов.
