Измерение сопротивлений

§ 74. ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЙ

Для измерения сопротивлений служит омметр. Возможность измерения сопротивления основана на том, что при постоянном на­пряжении сила тока в электрической цепи зависит от сопротивле­ния. Эта зависимость позволяет по величине тока в цепи судить о ее сопротивлении. Стрелка омметра показывает на шкале величину сопротивления  присоединенного к зажимам прибора.

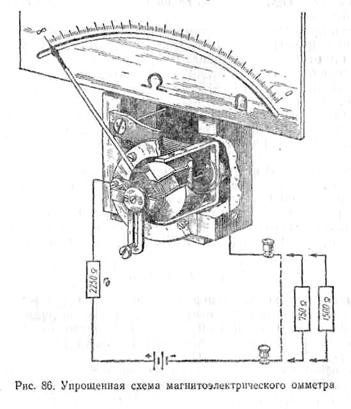

 Схема магнитоэлектрического омметра показана на рис. 86. Пользуясь этой схемой, объясним, как по отклонению рамки прибора можно судить о величине измеряемого сопротивления.

Пусть внутреннее сопротивление прибора, состоящее из сопро­тивления  обмотки и добавочного  rд,  равно  2250 ом.  Отклонение

стрелки прибора на всю шкалу происходит при подключении напря­жения 4,5 в. Включим в цепь прибора батарею с таким напряжением U и замкнем зажимы (на рисунке показано пунктиром), Ток в обмотке рамки определим по закону Ома:

Ток, равный 0,002 а, отклоняет рамку со стрелкой до конца шка­лы. Так как это отклонение происходит при внешнем сопротивле­нии, равном нулю, то против точки отклонения стрелки на шкале ставим нуль.

Не изменяя напряжения источника тока, присоединим к зажи­мам сопротивление r=750 ом и снимем перемычку, показанную на Рисунке пунктиром. Тогда полное сопротивление цепи будет:

Увеличение общего сопротивления на 750 ом вызовет уменьше­ние тока, отклоняющего рамку, и поэтому угол ее отклонения ста­нет меньше. Новое, меньшее отклонение стрелки пометим на шкале, цифрой 750 ом, соответственно величине присоединенного внешнего сопротивления.

Теперь присоединим к зажимам прибора другое внешнее сопро­тивление, например 1500 ом. Стрелка отклонится еще меньше. Обо­значим это отклонение на шкале цифрой 1500 ом.

Проводя опыт дальше, будем увеличивать сопротивление и отме­чать соответствующими цифрами отклонения стрелки, пока она не остановится в самом начале шкалы. Это произойдет тогда, когда внешнее сопротивление будет так велико, что практически ток в цепи станет равным нулю. Над делением, соответствующим отсутствию тока в цепи, поставим знак бесконечно большого сопротивления.

Разметка шкалы измерительного прибора называется градуи­ровкой. В данном случае мы проградуировали шкалу прибора в омах и можем им пользоваться как омметром.

Еще раз напомним, что показания  стрелки  будут соответствовать действительным величинам внешнего сопротивления только в том случае, если источник тока имеет неизменное напряжение.
