§ 70. ЭЛЕКТРОДИНАМИЧЕСКИЕ ПРИБОРЫ

Основными частями электродинамического прибора (рис. 81) являются: неподвижная катушка 2 и подвижная катушка 1, рас­положенная на оси 6, к которой прикреплена стрелка 5. Ось связана

с алюминиевым крылом воз­душного успокоителя 4, поме­щающегося в камере 3. Ток к подвижной катушке подводится через спиральные пружины 7, создающие противодействую­щий момент. С нижней пружи­ной соединен корректор 8.

Работа приборов электро­динамической системы основа­на на взаимодействии токов в двух обмотках. Сила этого вза­имодействия поворачивает под­вижную обмотку вместе с осью и стрелкой. Угол поворота зави­сит от силы тока, протекающего по обмоткам, и силы противо­действия спиральных   пружин.

Электродинамические при­боры можно применять в цепях постоянного и переменного тока. Это объясняется тем, что изменение направления переменного тока происходит одновременно в обеих катушках, вследствие чего направление силы взаимодействия меж­ду ними остается неизменным.

Электродинамические приборы употребляют для измерения силы тока, напряжения и мощности.

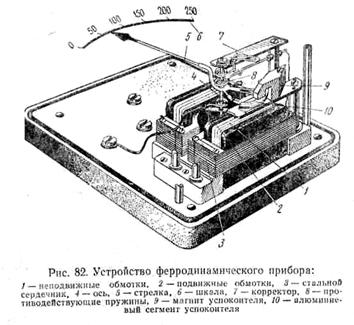

К преимуществам приборов этой системы наряду с возможно­стью использования их в цепях постоянного и переменного тока относится высокая точность. Недостатками их являются: влияние внешних   магнитных  полей  на   результаты   измерения,   большое собственное потребление мощности, относительно малая устойчи­вость к перегрузкам, малая чувствительность и высокая стоимость. Разновидностью приборов электродинамической системы явля­ются широко распространенные, главным образом в качестве щито­вых ваттметров, ферродинамические приборы (рис. 82), действие которых основано на том же принципе. Однако в отличие от прибо­ров электродинамической системы у ферродинамических приборов

неподвижные обмотки помещаются на стальном сердечнике, который усиливает магнитное поле и вращающий момент прибора, а также уменьшает влияние внешних магнитных полей на его пока­зания. Катушки электродинамических приборов соединяются меж­ду собой в зависимости от их назначения. В амперметрах катушки в большинстве случаев соединяют параллельно, в вольтметрах — последовательно, а в ваттметрах одна катушка включается в цепь последовательно, как амперметр, а другая — параллельно нагрузке, как вольтметр.
