5.1.1. Синусно - косинусный поворотный трансформатор

При подключении к синусной обмотке S нагрузки , по ней будет проходить ток:

где

- сопротивление обмотки S, которое будем считать постоянным.

Ток I_HS создает НС ротора, максимальное значение которой

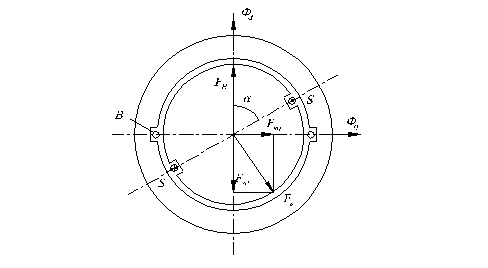

Рис. 5.3. Векторная диаграмма НС при подключении нагрузки к синусной обмотке.

Как видно из рис. 5.3 ось этой НС совпадает с осью фазы S, поэтому ее можно представить в виде векторной суммы двух составляющих: продольной F_sd=F_ssinα и поперечной F_sq=F_scosα. Продольная составляющая F_sd создает в обмотке возбуждения В компенсирующий ток, НС которого F_B , так же, как и в обычном трансформаторе, компенсирует действие F_sd . Результирующий продольный поток Ф_d индуцирует в обмотке S ЭДС

Поперечная составляющая F_sq создает в поворотном трансформаторе поперечный поток Ф_q , максимальное значение которого

где

- магнитное сопротивление магнитопровода машины.

По отношению к поперечному потоку Ф_q обмотка S является косинусной и, следовательно, в ней индуцируется ЭДС

ЭДС Е_sq можно представить в виде:

где

- реактивное сопротивление обмотки ротора.

Таким образом, при нагрузке в синусной обмотке S продольным и поперечным потоками индуктируется результирующая ЭДС

Следовательно, ЭДС, индуцированная в синусной обмотке будет иметь вид:

Решив это уравнение относительно ,получим

где

- некоторый комплексный коэффициент.

Аналогично можно получить выражение для ЭДС, индуцированной в косинусной обмотке:

где

- комплексный коэффициент,

и - сопротивление косинусной обмотки и подключенной к ней нагрузки.

Таким образом, при наличии тока нагрузки и нарушаются требуемые синусоидальная и косинусоидальная зависимости изменения ЭДС E_s и E_c , а, следовательно, и выходных напряжений U_s и U_c от угла поворота α и возникает определенная погрешность. Относительная погрешность для синусной и косинусной обмоток:

где

и - максимальные значения напряжений и .

Действительная часть комплексов и принимается за амплитудную погрешность, мнимая - за фазовую погрешность (изменение фазы выходного напряжения синусной или косинусной обмотки по отношению к фазе или при холостом ходе). Из выражений для и следует, что для уменьшения погрешностии необходимо уменьшить величины комплексов и, т.е. увеличить сопротивления нагрузки и . Наименьшая амплитудная погрешность соответствует активной нагрузке; наименьшая фазовая погрешность - индуктивной и емкостной нагрузкам.

Рис. 5.4. Зависимость выходного напряжения в синусной обмотке и погрешности от угла поворота ротора. (1-кривая при холостом ходе;2,3- при нагрузке ( и ); 4-зависимость для ; 5- зависимость для)

На рис. 5.4 показаны зависимости U_s=f(α) οри холостом ходе (кривая 1) и при нагрузке (кривые 2 и 3), построенные по вышеуказанным формулам. При этом кривые 2 и 3 соответствуют значениям A_s, равным 0,25 и 1. Из этих кривых следует, что при нагрузке погрешность поворотного трансформатора может быть весьма значительной. Зависимости амплитудной погрешности ΔU_s от угла поворота α для указанных значений модуля комплекса A_s изображены на рисунке кривыми 4 и 5.

Исследование выражений для ипоказывает, что погрешность ΔU_s достигает максимального значения при углах α, равных 35^о16', 144^o44' и 215^o16'.

Для устранения погрешности поворотного трансформатора, обусловленной поперечным потоком Ф_q , применяют так называемое симметрирование трансформатора, т. е. компенсацию поперечного потока ротора. Существуют два способа симметрирования: вторичное (со стороны ротора) и первичное (со стороны статора).

Вторичное симметрирование. Уменьшить погрешность выходного напряжения, снимаемого с синусной обмотки, можно, если подключить к косинусной обмотке сопротивление (рис. 5.5a).

В этом случае ток, проходящий по обмотке С, создает намагничивающую силу, максимальное значение которой

а)

б)

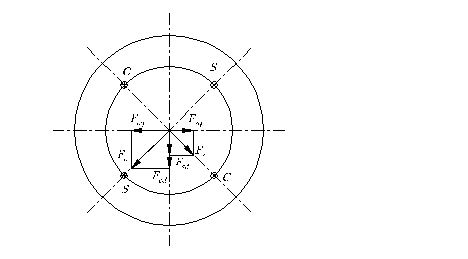

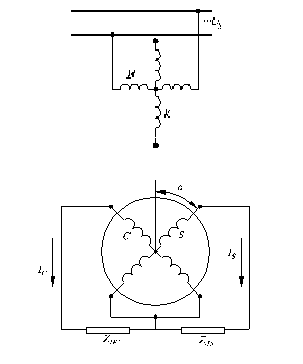

Рис. 5.5. Схема синусно-косинусного трансформатора о вторичным симметрированием (а) и диаграмма МДС, создаваемых обмотками ротора (б)

НС F_c можно представить, как и НС F_s , в виде векторной суммы двух составляющих: продольной F_cd=F_ccosα θ οоперечной F_cq=F_csinα. Οπодольная составляющая F_cd совпадает по направлению с F_sd, а поперечная составляющая F_cq направлена против F_sq. При равенстве F_cq =F_sq поперечный поток Ф_q будет равен нулю. Следовательно, не будет и погрешности, обусловленной этим потоком.

Величину можно определить из условия

или

или

Так как поперечный поток Ф_q равен нулю, то

Следовательно

Откуда

Т.е. при равенстве результирующих сопротивлений обеих фаз ротора ток I_B в обмотке возбуждения поворотного трансформатора не зависит от угла поворота ротора, т. к. в выражении для результирующей продольной составляющей НС ротора , определяющей величину тока I_В , не входит какая-либо функция угла α:

или

где

Недостатком этого метода симметрирования является то, что практически он применим только при неизменном сопротивлении нагрузки.

Первичное симметрирование. Если нагрузка подключена только к одной из обмоток ротора, например к обмотке S (рис. 5.6а), то НС ротора по поперечной оси не равна нулю.

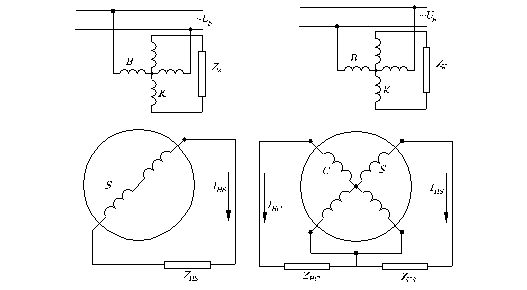

Рис. 5.6. Схемы синусно - косинусных поворотных трансформаторов с первичным (а) и первичным и вторичным симметрированием (б)

Для уменьшения поперечного потока компенсационную обмотку К статора замыкают на какое-либо малое сопротивление или накоротко. В этом случае по поперечной оси будет действовать результирующая НС

где

- НС, создаваемая компенсационной обмоткой.

Так как обмотка К по отношению к поперечному потоку Ф_q представляет собой замкнутую накоротко вторичную обмотку трансформатора, то результирующая НС будет значительно меньше НС первичной обмотки. Поэтому поперечный поток Ф_q и вызванная им погрешность резко уменьшается. При изменении нагрузки, подключенной к обмотке ротора, НС изменяется приблизительно пропорционально НС , вследствие чего степень компенсации поперечного потока остается практически неизменной. Это является достоинством данного метода симметрирования. Однако при изменении угла поворота ротора α изменяется ток в обмотке возбуждения, что является нежелательным, т.к. при заданном напряжении в этом случае будет изменяться ЭДС . В результате появляется дополнительная погрешность в величине выходных напряжений и на зажимах синусной и косинусной обмоток. Поэтому в поворотных трансформаторах обычно применяют одновременно первичное и вторичное симметрирование ( рис. 5.6б).

Рассмотренные методы компенсации поперечного потока Ф_q могут быть применены при использовании в качестве рабочей обмотки как синусной, так и косинусной обмоток. Поэтому поворотный трансформатор, подключенный по схеме рис. 5.6б, называют синусно - косинусным.
