4.5. Двигатели постоянного тока

Так же как и генераторы, двигатели классифицируются по типу возбуждения: с параллельным (шунтовые), последовательным (сериесные) и смешанным (компаундные) возбуждением.

При работе машины постоянного тока в двигательном режиме U>E, поэтому

.

(4.22)

(4.23)

В двигателе с параллельным возбуждением (рис. 4.13а) обмотка возбуждения подключена параллельно с обмоткой якоря к сети.

а)

б)

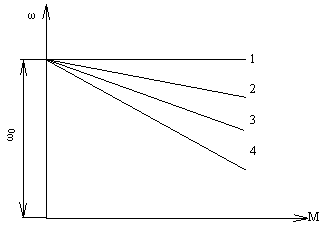

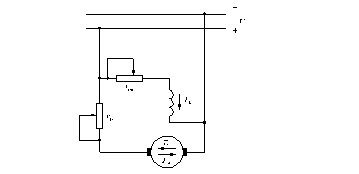

Рис. 4.13. Схема двигателя с параллельным возбуждением (а) и его механические характеристики (б)

Если пренебречь размагничивающим действием реакции якоря, то можно считать, что магнитный поток двигателя не зависит от тока нагрузки. В этом случае механическая характеристика двигателя ω=f(M) будет линейной.



(4.24)

где

скорость вращения при холостом ходе- скорость вращения при холостом ходе;

- уменьшение скорости, обусловленное суммарным падением напряжения во всех сопротивлениях, включенных в цепь якоря двигателя.

Сумма сопротивлений () определяет наклон скоростной ω=f(Ia) и механической ω=f(M) характеристик к оси абсцисс. При отсутствии в цепи якоря добавочного сопротивления rn указанные характеристики будут максимально жесткими. В этом случае они называются естественными характеристиками. При включении добавочного сопротивления rn угол наклона этих характеристик возрастает, вследствие чего можно получить семейство реостатных характеристик 2,3,4, соответствующих различным значениям rn (рис. 4.13б). Чем больше rn , тем больший угол наклона имеет реостатная характеристика, т. е. тем она мягче. Современные двигатели с параллельным возбуждением снабжаются небольшой последовательной обмоткой возбуждения, которая передает механической характеристике необходимый угол наклона. НС этой обмотки при токе Iном составляет до 10 % от НС параллельной обмотки.

Регулировочный реостат rр.в позволяет изменять ток возбуждения двигателя Iв и тем самым его магнитный поток. Согласно выражению ω=f(Ф) при этом будет изменяться и скорость вращения двигателя. В цепь обмотки возбуждения никаких выключателей и предохранителей не устанавливают, т.к. при разрыве этой цепи и небольшой нагрузке на валу скорость двигателя резко возрастает (он идет в "разнос"). При этом сильно увеличивается ток якоря и возникает круговой огонь на коллекторе машины.

В двигателе с последовательным возбуждением (рис. 4.14а) ток возбуждения равен току якоря: Iв=Iа , поэтому магнитный поток Ф является функцией тока нагрузки Iа. Характер этой функции изменяется в зависимости от величины нагрузки. При Ia<(0,8...0,9) Iном, когда магнитная система ненасыщенна, Ф=кфIа , причем коэффициент пропорциональности Кф в значительном диапазоне нагрузок остается практически постоянным. При дальнейшем возрастании нагрузки поток Ф растет медленнее, чем Ia , и при больших нагрузках (Ia>Iном) можно считать, что Ф=const. В соответствии с этим изменяются и зависимости n=f(Ia), M=f(Ia) (рис. 4.14б).

а)

б)

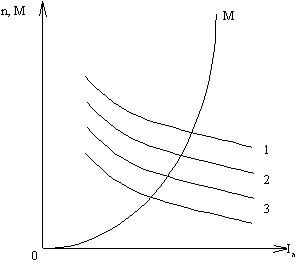

Рис.4.14. Схема двигателя с последовательным возбуждением (а) и зависимости его момента и скорости вращения от тока якоря (б)

;

.

(4.25)



(4.26)

Кроме естественных характеристик 1, можно путем включения добавочных сопротивлений rn в цепь якоря получить семейство реостатных характеристик 2, 3, и 4. Чем больше величина rn, тем ниже располагается характеристика.

При малых нагрузках скорость n резко возрастает и может превысить максимально допустимое значение (двигатель идет в "разнос"). Поэтому такие двигатели нельзя применять для привода механизмов, работающих в режиме холостого хода и при небольшой нагрузке. Обычно минимально допустимая нагрузка составляет (0,2...0,25) Iном; только двигатели малой мощности (десятки ватт) используют для работы при холостом ходе. Применение ременной передачи или фрикционной муфты для включения недопустимо.

Двигатели с последовательным возбуждением применяют в тех случаях, когда имеет место изменение нагрузочного момента в широких пределах и тяжелые условия труда.

При жесткой характеристике скорость вращения n почти не зависит от момента М, поэтому мощность:

,

(4.27)

где С4 - постоянная.

При мягкой характеристике двигателя n обратно пропорционально , вследствие чего:

,

(4.28)

где - постоянная.

Поэтому при изменении нагрузочного момента в широких пределах мощность Р2 , а, следовательно, мощность Р1 и ток Ia изменяются у двигателей с последовательным возбуждением в меньших пределах, чем у двигателя с параллельным возбуждением, кроме того, они лучше переносят перегрузки.

В двигателе со смешанным возбуждением магнитный поток Ф создается в результате совместного действия двух обмоток возбуждения - параллельной и последовательной. Поэтому его механическая характеристика располагается между характеристиками двигателей с параллельным и последовательным возбуждением (рис. 4.15).

Достоинством двигателя со смешанным возбуждением является то, что он, обладая мягкой механической характеристикой, может работать при холостом ходе, так как его скорость холостого хода n0 имеет конечное значение.

Рис.4.15. Механические характеристики двигателя со смешанным возбуждением
