4.2. Реакция якоря машины постоянного тока

При холостом ходе магнитный поток в машине создается только НС обмотки возбуждения. В этом случае магнитный поток при неизменном воздушном зазоре между якорем и сердечником главного полюса (что характерно для многих машин постоянного тока) распределяется симметрично относительно продольной оси машин.

При работе машины под нагрузкой по обмотке якоря проходит ток, и НС якоря создает свое магнитное поле. Воздействие поля якоря на магнитное поле машины называют реакцией якоря. Магнитный поток Фaq , созданный НС якоря Faq в двухполюсной машине при установке щеток на нейтрали направлен по поперечной оси машины, поэтому магнитное поле якоря называют поперечным. В результате действия потока Фaq симметричное распределение магнитного поля машины искажается, и результирующий поток Фрез оказывается сосредоточенным в основном у краев главных полюсов. При этом физическая нейтраль б-б (линия, соединяющая точки окружности якоря, в которых индукция равна нулю) смещается относительно геометрической нейтрали а-а на некоторый угол β (рис.4.4). В генераторах физическая нейтраль смещается по направлению вращения якоря; в двигателях - против направления вращения.

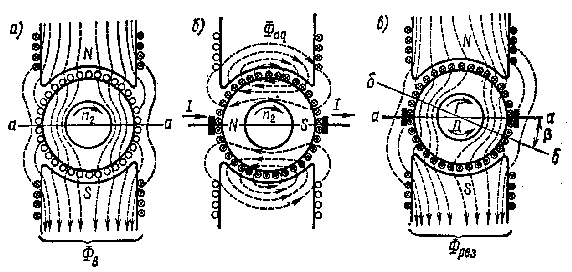

Магнитное поле машины постоянного тока

Рис. 4.4. Магнитное поле машины постоянного тока: от обмотки возбуждения (а), от обмотки якоря (б) и результирующее (в)

Вследствие сосредоточенного характера обмотки возбуждения, кривая распределения создаваемой ею НС имеет форму прямоугольника, а кривая индукции- форму криволинейной трапеции (рис.4.5).

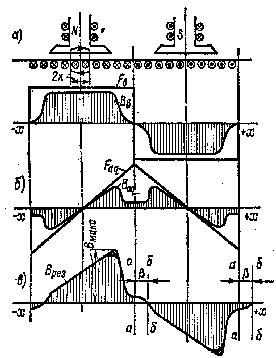

Распределение индукции в воздушном зазоре машины постоянного тока

Рис.4.5. Распределение индукции в воздушном зазоре машины постоянного тока: от обмотки возбуждения (а), от обмотки якоря (б) и результирующее (в)

На основании закона полного тока НС якоря, действующая в воздушном зазоре на расстоянии x от оси главных полюсов определится выражением:

.

(4.6)

Следовательно, НС якоря Faq изменяется линейно вдоль его окружности; под серединой главного полюса она равна нулю, а в точках, где установлены щетки, имеет максимальное значение. Магнитная индукция в воздушном зазоре при ненасыщенной магнитной системе:

,

(4.7)

где

- величина воздушного зазора в точке x.

Из последнего выражения следует, что под полюсом при = const индукция Baq изменяется линейно вдоль окружности якоря. В межполюсном пространстве резко возрастает длина магнитной силовой линии, т.е. величина и индукция Baq резко уменьшается. В результате кривая распределения приобретает седлообразную форму. Кривая результирующей индукции получается алгебраическим сложением ординат кривых и (рис. 4.5в).

Реакция якоря оказывает неблагоприятное влияние на работу машины постоянного тока:

а)- физическая нейтраль смещается относительно геометрической нейтрали на некоторый угол, что ухудшает коммутацию коллекторной машины;

б)- результирующий магнитный поток машины при насыщенной магнитной цепи уменьшается, а значит, уменьшается ЭДС Е, индуктированная в обмотке якоря при нагрузке, по сравнению с ЭДС Е0 при холостом ходе;

в)- в кривой распределения индукции в воздушном зазоре под краями главных полюсов возникают пики, способствующие образованию в машине кругового огня.
