1.5.5. Режим короткого замыкания трансформатора

Режимом короткого замыкания называется режим, при котором вторичная обмотка замкнута накоротко. Если при опыте холостого хода определяются потери в сердечнике трансформатора, то при опыте короткого замыкания определяются потери в обмотках трансформатора. На первичную обмотку трансформатора подается напряжение такой величины, при которой ток в первичной цепи равен номинальному. При этом измеряется мощность, потребляемая трансформатором из сети, напряжение, ток (рис.1.22):

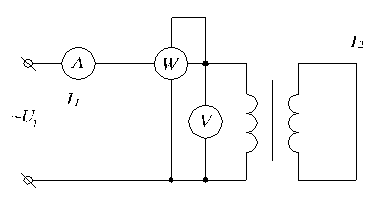

а)

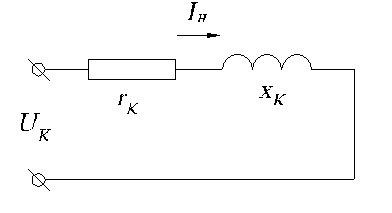

б)

Рис.1.22. Схемы измерения тока, напряжения и мощности в режиме к. з. трансформатора (а), схема замещения приведенного трансформатора в режиме к.з. (б)

Величина U_к составляет 5-10% номинального напряжения. Так как поток прямо пропорционален напряжению питания трансформатора, а потери в сердечнике пропорциональны квадрату потока, то в режиме короткого замыкания потерями в сердечнике можно пренебречь. Током холостого хода также пренебрегают, так как его величина незначительна по сравнению с I_ном. Поэтому g_n и b_ф в схеме замещения трансформатора в режиме короткого замыкания отсутствуют.

Параметры трансформатора определяются выражениями:
