1.5.2. Холостой ход трансформатора

При холостом ходе трансформатора имеем

Первое из уравнений ничем не отличается от уравнения катушки с ферромагнитным сердечником. Следовательно, векторная диаграмма трансформатора (рис.1.18) в режиме холостого хода будет аналогичной векторной диаграмме катушки.

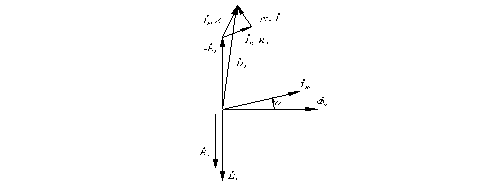

Рис.1.18.Векторная диаграмма трансформатора в режиме х.х

Следует иметь ввиду, что на векторной диаграмме не отображены количественные соотношения между напряжениями I₁₀R₁, I₁₀x_р1 и ЭДС E₁ и E₂. На самом деле, напряжения I₁₀R₁, I₁₀x_р1 составляют всего несколько процентов E₁. В свою очередь ток холостого хода I₁₀ составляет всего от 10 до 4% номинального тока трансформатора. Поэтому с помощью опыта холостого хода определяется коэффициент трансформации:

Этот коэффициент указывается на щитках трансформаторов как отношение высшего напряжения к низшему: .

Мощность потерь в обмотках трансформатора в режиме холостого хода пренебрежимо мала, так как ток I₁₀ достаточно мал. Все потери в этом режиме работы трансформатора определяются потерями в сердечнике.
