§ 95. ПРИБОРЫ ВЫПРЯМИТЕЛЬНОЙ СИСТЕМЫ

Приборы выпрямительной системы представляют собой соче­тание магнитоэлектрического измерительного прибора и одного или нескольких полупроводниковых выпрямителей (детекторов), соединенных вместе в одну схему.

На рис. 221 даны схемы соединения выпрямителей с магнито­электрическим прибором.

На рис. 221, а представлена схема двухполупериодного выпрям­ления, а на рис. 221, б — мостовая выпрямительная схема из четырех элементов. Приборы этой системы применяются для измерения небольших величин переменного тока и напряжения (начиная от десятых долей миллиампера и десятых долей вольта), а также для измерения в целях повышенной частоты (50—2000 гц).

Применяются главным образом универсальные приборы: многопредельные вольт­амперметры постоянного и пере­менного тока. Точность приборов этой детекторной системы невелика: они изготовляются обычно в классе 2 5

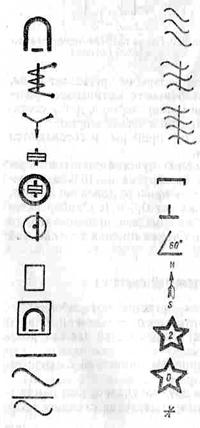

На рис. 222 даны условные обо­значения, указанные на шкалах электроизмерительных    приборов.

Рис. 222. Условные обозначения, указан­ные на шкалах электроизмерительных приборов
