§ 63. CРЕДНЕЕ ЗНАЧЕНИЕ ПЕРЕМЕННОГО ТОКА

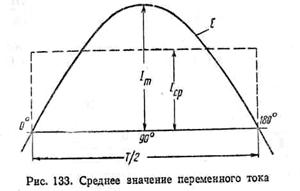

Среднее значение переменнойсинусоидальной величины за период равно, нулю. Поэтому, когда говорят о среднем значении синусоидальной величины, имеют в виду среднее значение за пол­периода. На рис. 133 изображена кривая изменения переменного тока за полпериода.

Построим прямоугольник с основанием Т/2 и площадью, рав­ной площади, заключенной между кривой и горизонтальной осью. Высота прямоугольника будет представлять среднее значение тока за полпериода.

С помощью высшей математики нетрудно получить следующую зависимость между средним и амплитудным значениями переменного синусоидального тока:

Такая же зависимость существует между средними и амплитудными значениями напряжения и э. д. с:

Отношение действующего значения переменной величины к ее среднему значению называется коэффициентом фор­мы кривой и обозначается буквой  K_ф.

Для синусоидальных величин этот коэффициент равен

Отношение амплитудного значения переменной величины к ее действующему значению называется коэффициентом амп­литуды   и обозначается буквой Kа.

Для синусоидальных величин этот коэффициент
